安裝的一般技術要求：
1、風機盤管安裝前應檢查應進行機組的外觀檢查、三速運轉和水壓試驗。
2、管道與風機盤管連接時宜采用軟管連接 。
3、風機盤管的供回水閥門、過濾器應靠近盤管安裝，且全部在凝水盤的上方 。
4、風機盤管吊裝時，吊裝應牢固、位置正確，并有0.003的坡度坡向凝水盤的出口，吊桿與盤管相連處應用雙螺母緊固。暗裝的盤管吊頂應留有活動檢查門，便于機組和維修 。
5、風機盤管與供回水管道連接操作時應采用專用工具，防止盤管接口，凝水盤與凝結水管連接處應采用200mm長的塑料軟管并用專用管夾夾緊 。
6、風機盤管應在管道沖洗后再與之連接，以防止盤管堵塞；如果安裝有過濾器應在系統調試運行后進行拆洗才能交付 。
7、風機盤管機組安裝前應進行單機三速試運轉及水壓試驗，試驗壓力為系統工作壓力的1.5倍，不漏為合格。

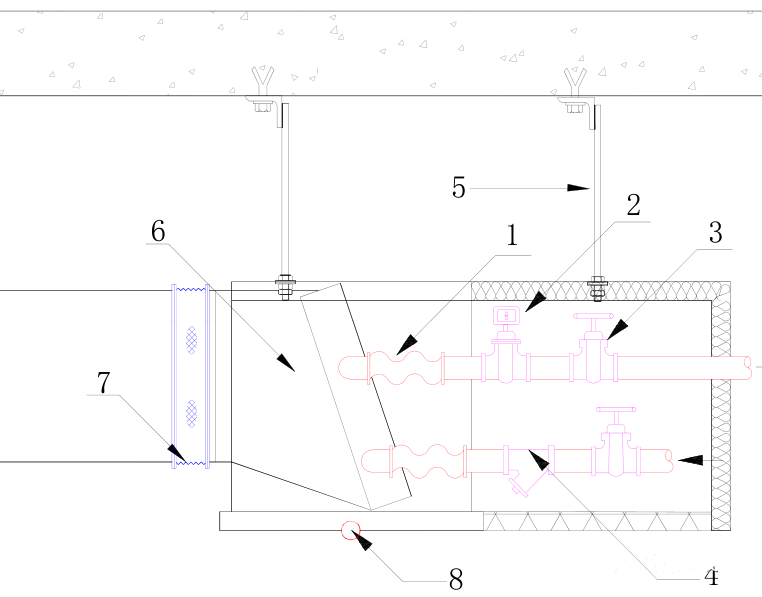

1-軟連接；2-電動二通閥；3-截止閥；4-Y型過濾器；5-吊桿；6-風機盤管；7-風管軟接；8-凝結水排水 。
風機盤管的進出水閥門應盡可能靠近凝水盤安裝，以免閥桿的滴水漏人房間。風管、回風箱及風口與風機盤管機組連接處應嚴密、牢固。排水坡度應正確，安裝時風機盤管可稍微坡向凝結水排水口。

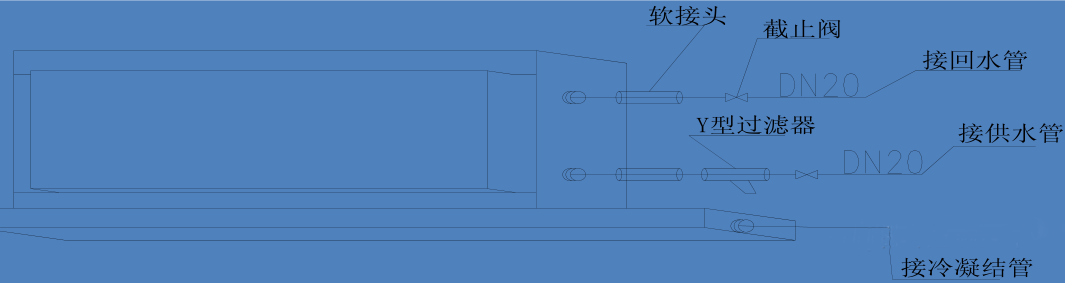

風機盤管安裝示意圖

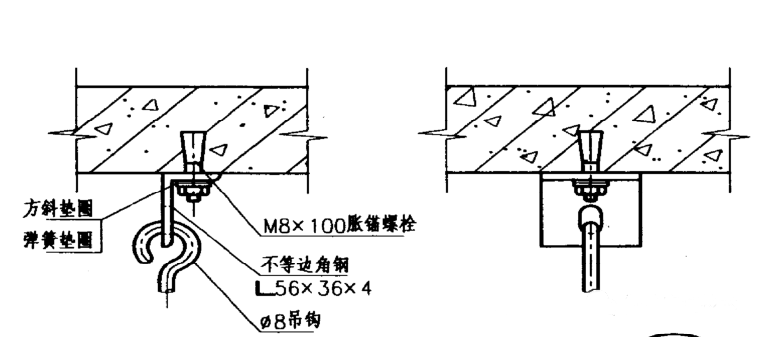

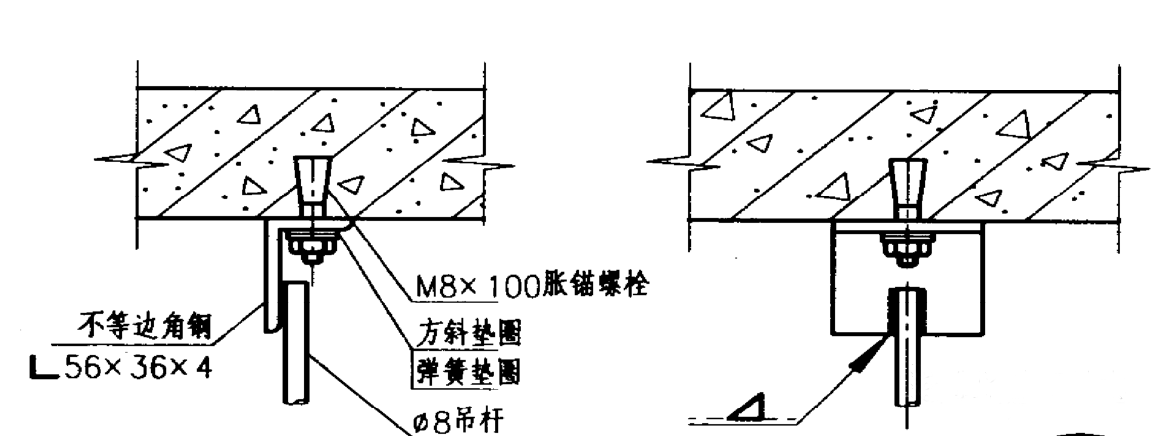

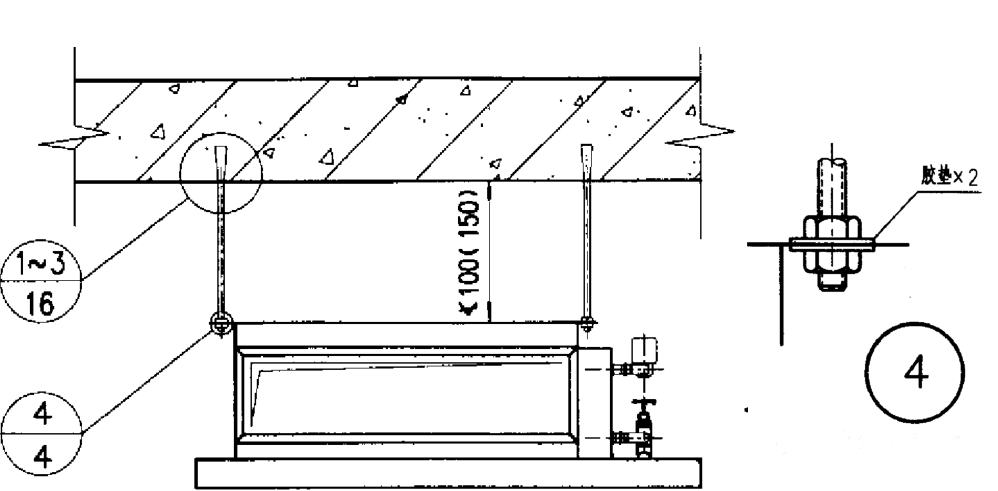

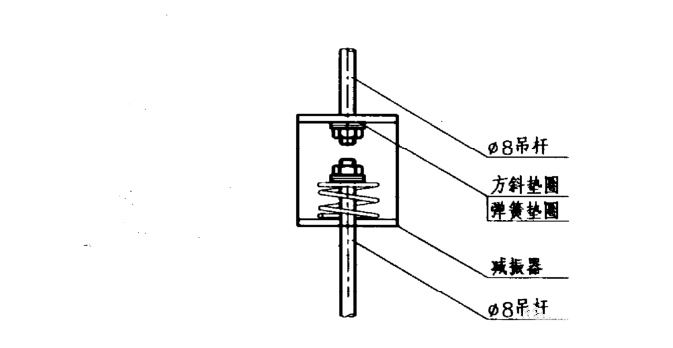

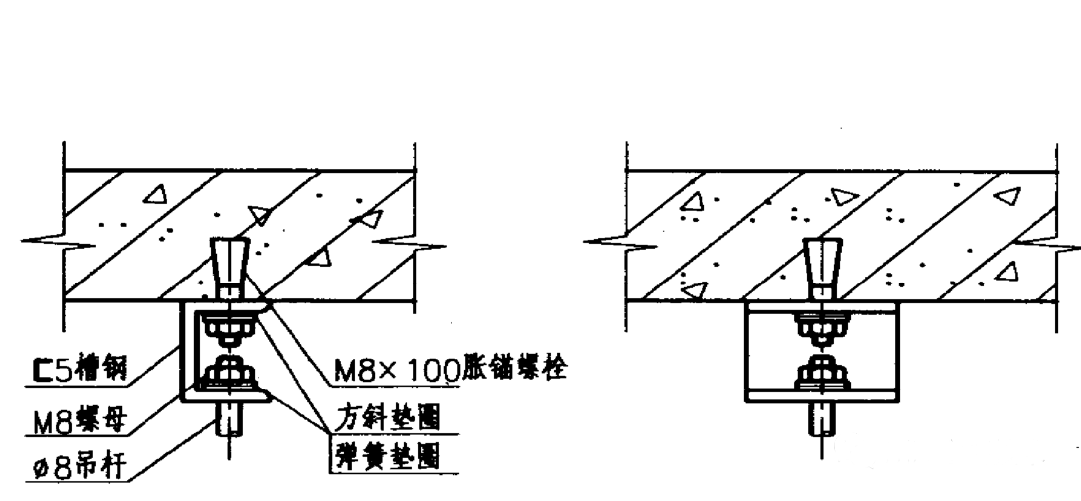

臥式風機盤管吊桿與樓板固定的節點

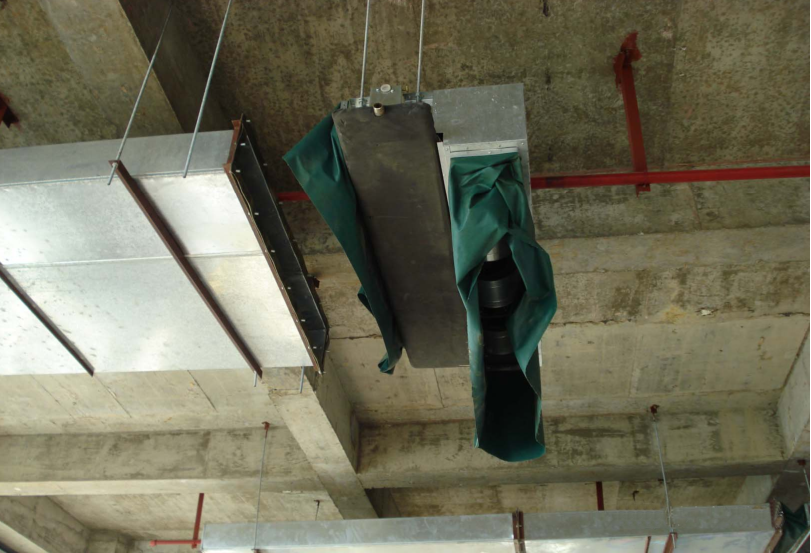

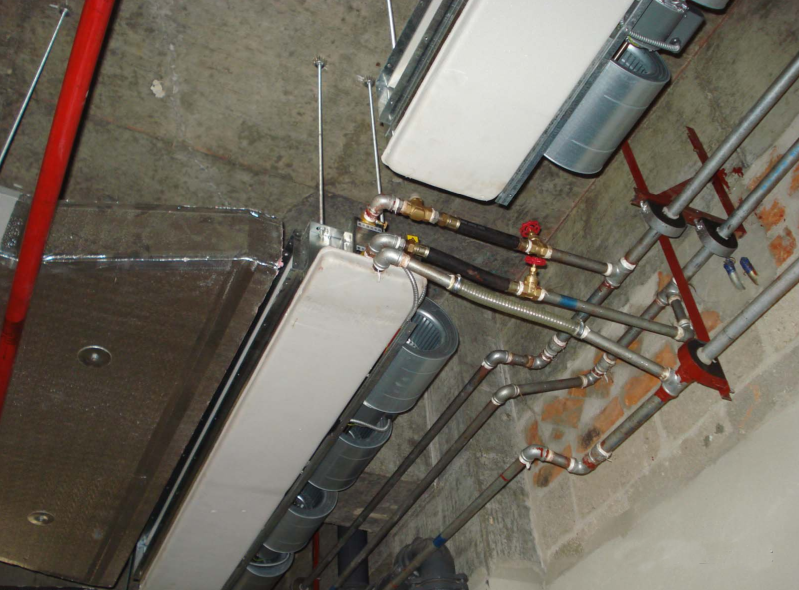

風機盤管現場安裝式樣(不帶回風箱)

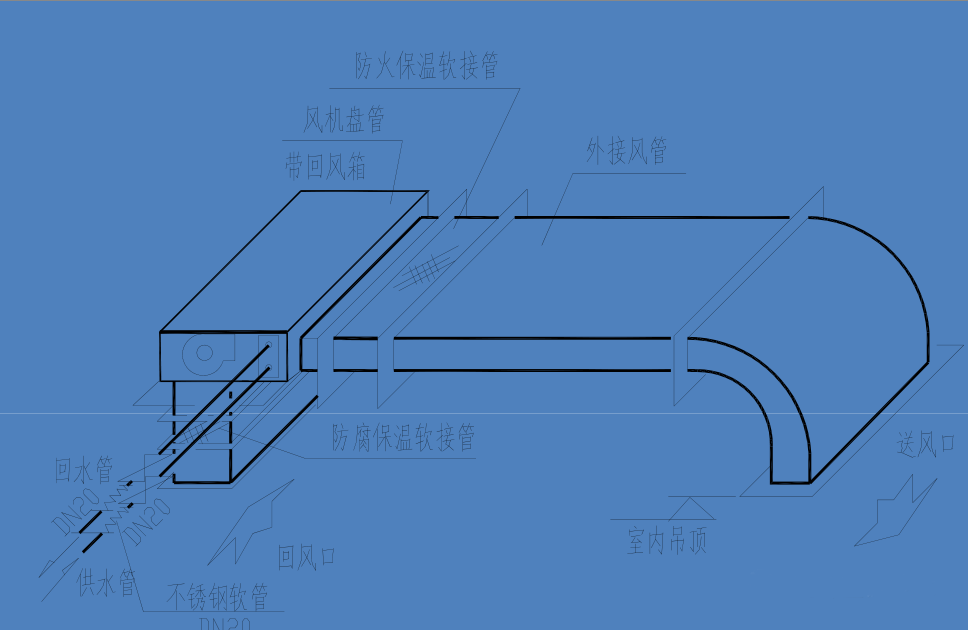

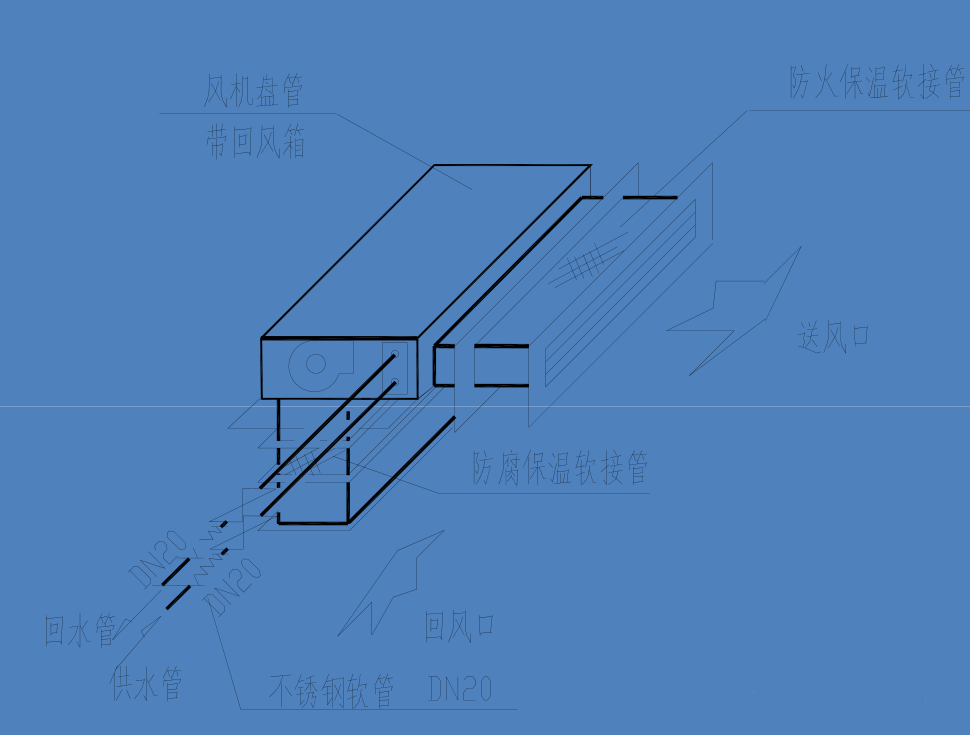

風機盤管現場安裝式樣(帶回風箱)
