《防火卷簾用卷門機》

　　1.產品名稱：防火卷簾用卷門機

　　2.執行標準為：XF 603-2006

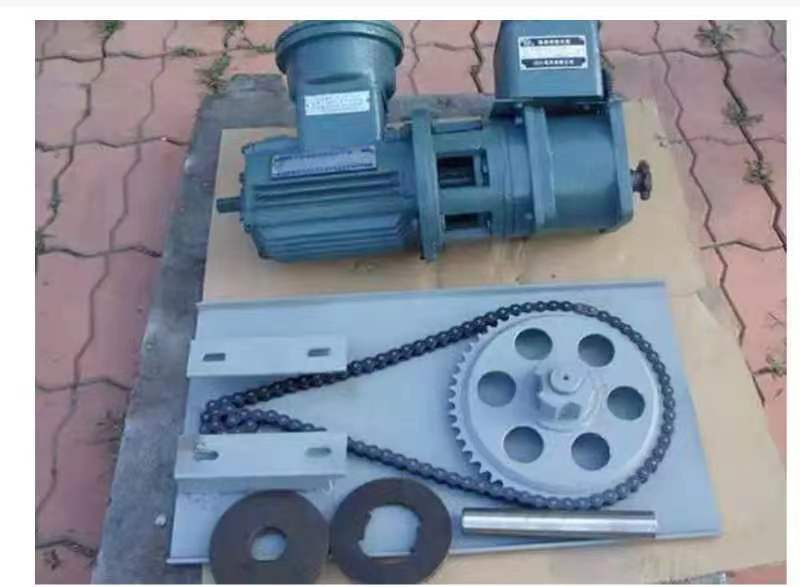

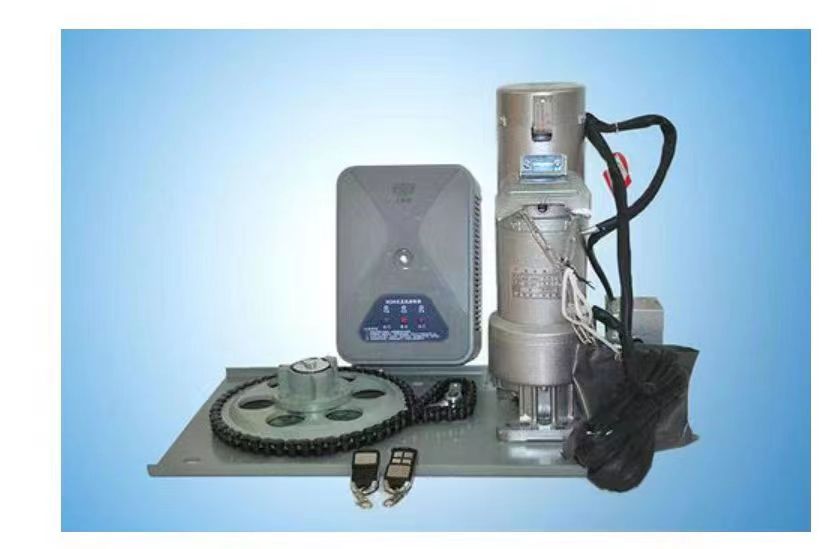

　　3.組成及功能：由電動機、限位器、手動操作部件等組成，與防火卷簾、防火卷簾控制器配套使用，使防火卷簾完成開啟、定位、關閉功能的裝置。卷門機的產品代號為：FJJ

　　4. 基本性能:

　　(1)剎車性能：卷門機的剎車部件應工作可靠，在下述情況下剎車滑行位移不大規定的相應要求。

　　a）當卷門機靜止時，剎車力應不小于1.5倍額定輸出轉矩下重物重力；

　　b）當卷門機反轉運行（即釋放防火卷簾）時，剎車力應不小于1.2倍額定輸出轉矩下重物重力。

　　(2)手動操作性能：卷門機應具有手動操作功能，手動操作應靈活、可靠，啟、閉防火卷簾運行時，不應出現滑行撞擊現象。

　　(3)電動操作性能： 卷門機應具有電動啟閉功能，電動操作時傳動部分應運行平穩，不應出現卡滯、振動和異常聲響。

　　(4)剎車釋放臂力和自重下降轉矩：卷門機應具有依靠防火卷簾自重下降的功能，剎車釋放臂力和自重下降轉矩應符合要求。

　　(5)限位性能：卷門機應設有自動限位裝置。限位部件應安裝準確、運行可靠，并可在一定范圍內調整，當防火卷簾啟、閉至上限、中限、下限位時能自動停止，其重復定位誤差應不大于20mm。

　　5.機械壽命：卷門機在額定輸出轉矩下配重，啟閉運行循環2000次后，其零部件不應出現松脫、損壞等現象，卷門機基本性能應符合要求。

　　6.電源性能： 當卷門機電源電壓與額定值的偏差不超過（-15%?+10%），電源頻率與額定值偏差不超過±1%時，卷門機應能正常運行，其基本性能符合要求。

　　7.絕緣性能：卷門機有絕緣要求的外部帶電端子與機殼之間絕緣電阻應大于20MΩ。

　　8.耐壓性能：卷門機有絕緣要求的外部帶電端子與機殼之間應能承受電壓為1500V、頻率50Hz，歷時60s的耐壓試驗。試驗期間卷門機不應發生表面飛弧、掃掠放電、電暈和擊穿現象，試驗后其基本性能應符合5.2 要求。

　　9.認證模式：自愿性認證

　　10.檢驗周期：

　　型式試驗檢驗周期 45 天，監督檢驗周期 45 天，變更確認檢驗周期

　　根據實際檢驗項目確定，不得超過型式試驗檢驗周期。

　　11.樣品數量：

　　型式試驗樣品數量：4 套（需含配套端板附件和控制箱）。

　　監督檢驗樣品數量：1 套（需含配套端板附件和控制箱）。
