2022-05-16 14:53:20 責任編輯:深圳市伊俐信科技有限公司 瀏覽：0
導讀：根據《通風與空調工程施工質量驗收規范》GB50243-2016第4.2.3條規定：排煙系統風管鋼板厚度可按高壓系統確定，同時明確了薄鋼板法蘭矩形風管不得用于高壓風管。那么爭議點來了：排煙系統的風管是否屬于高壓系統風管，到底薄鋼板法蘭的連接方式能不能用排煙系統？
一、薄鋼板法蘭風管的前世今生
1、金屬矩形風管薄鋼板法蘭連接技術，根據加工形式的不同有所區別：法蘭與風管管壁為一體的形式，稱之為“共板法蘭管”、“無法蘭風管”或叫“TDC法蘭風管”；另一種則是“組合式法蘭”風管（又稱之為TDF法蘭），其薄鋼板法蘭用專用組合法蘭機制作成法蘭的形式，根據風管長度下料后，插入制作好的風管管壁端部，再用鉚（壓）接連為一體。

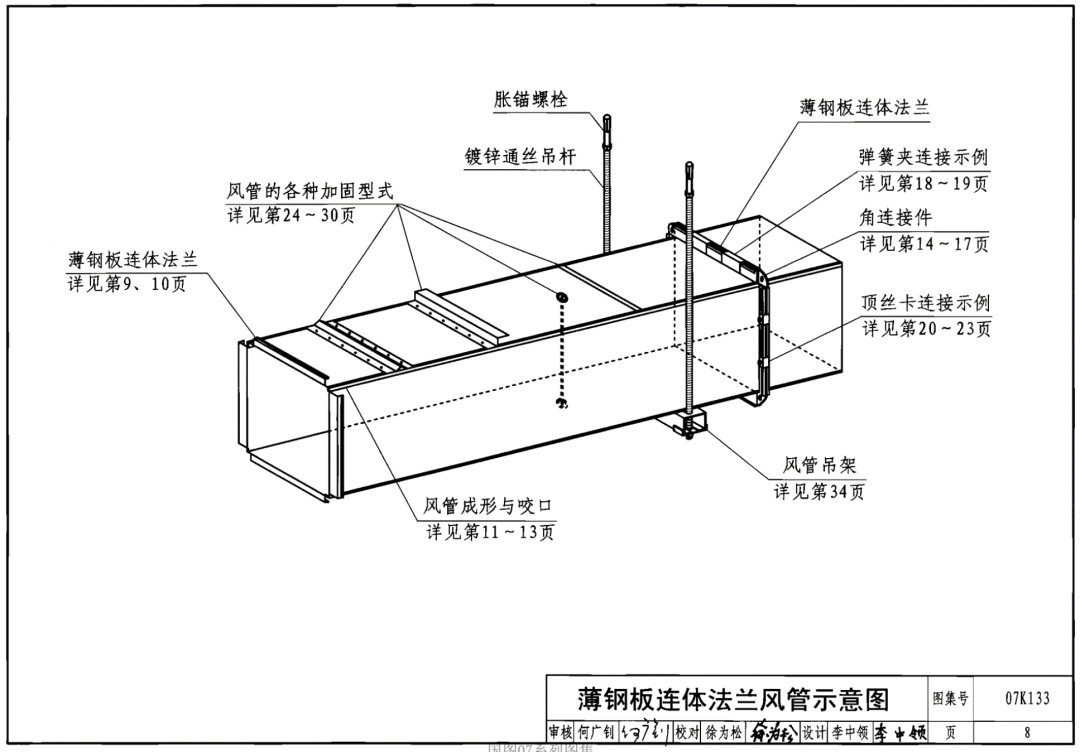

2、薄鋼板法蘭風管（即共板法蘭風管）從2005年開始在國內進行不同范圍的推廣，至2007年形成了相關的標準工藝流程及標準圖集《薄鋼板法蘭風管制作與安裝》07K133。
3、薄鋼板法蘭風管（即共板法蘭風管）其制作技術在國內是最先進的，采用全自動流水線完成各種加工工序，生產效率高、尺寸準確、成形質量好。與傳統的角鋼法蘭風管相比，節省鋼材，施工操作簡便快捷，施工現場節省占地，減少了制作噪聲，更具有成本優勢。在工程施工中應用越來越廣泛，首先在民用建筑工程中進行廣泛的應用，逐漸擴展到地鐵、隧道、民航工程等領域。

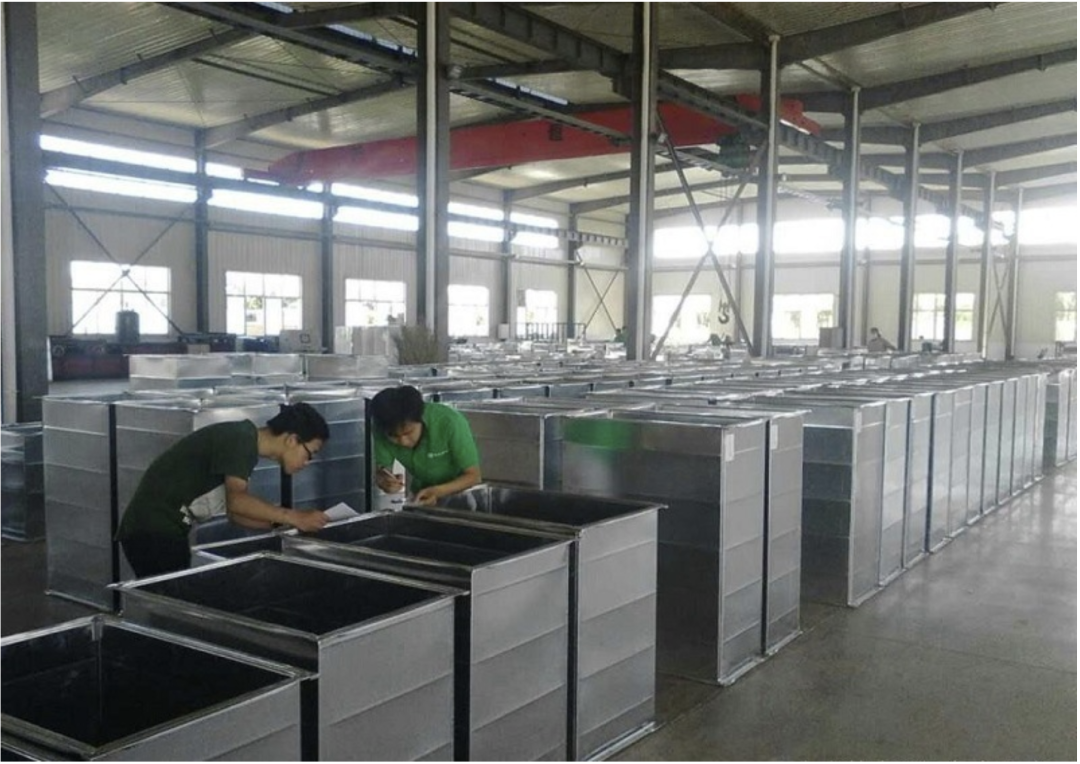

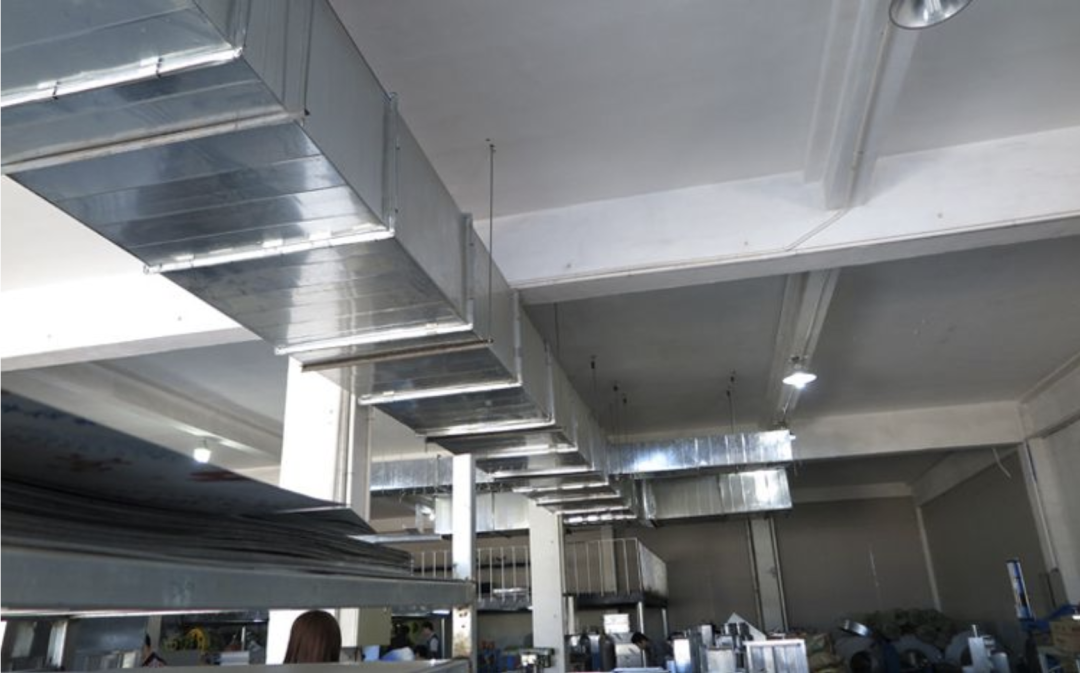

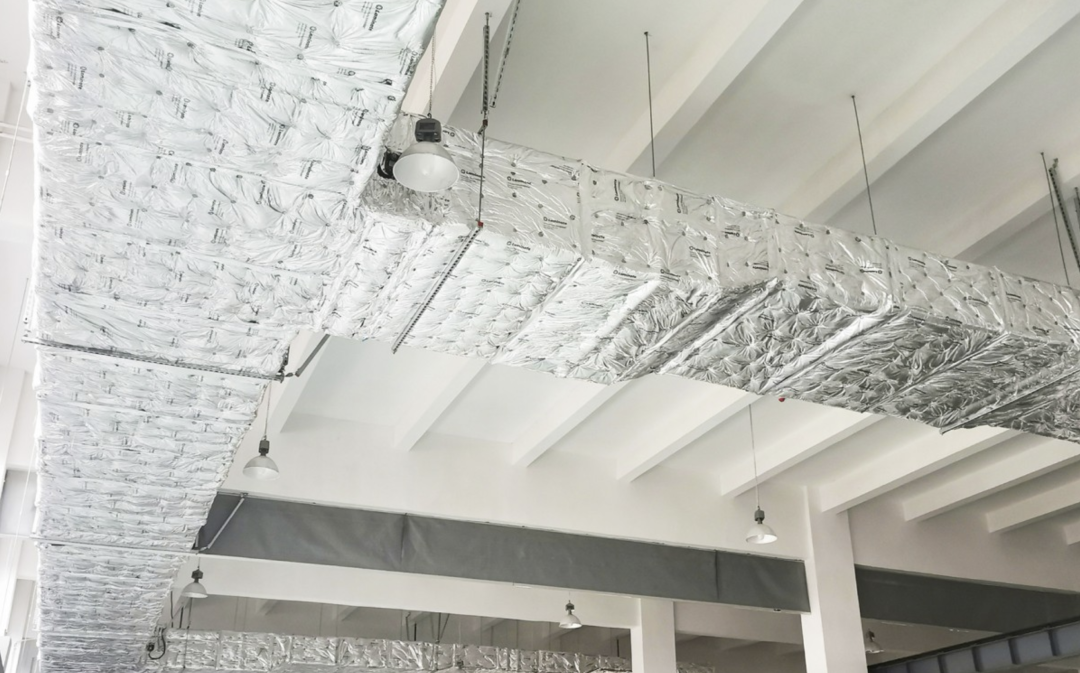

4、薄鋼板法蘭風管工程實例：
二、薄鋼板法蘭風管的連接方式
薄鋼板法蘭風管的連接方式總體來說分為以下四種方式：
1、法蘭插條固定方式：

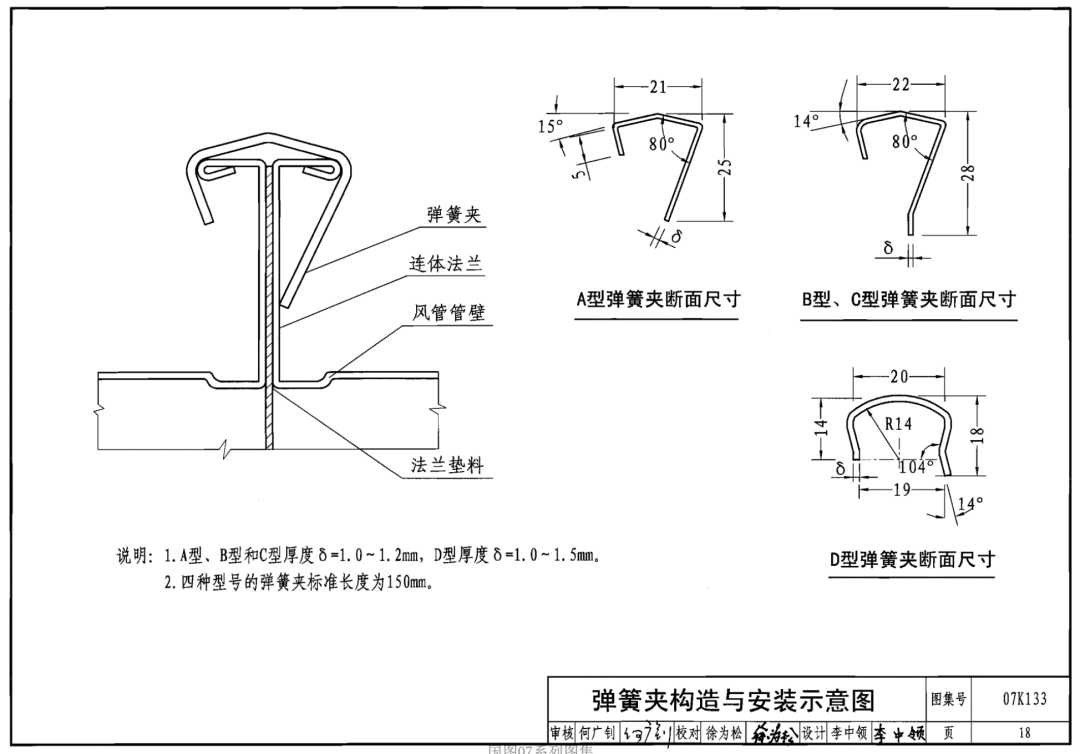

2、彈簧夾固定方式：

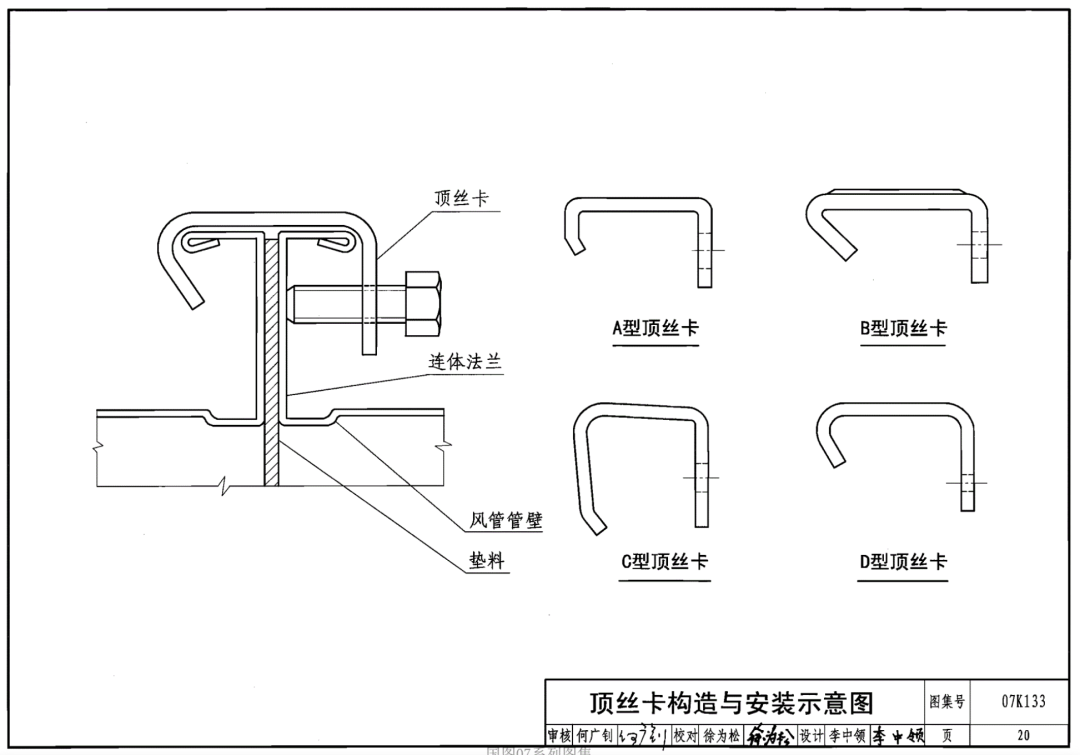

3、頂絲卡固定方式：

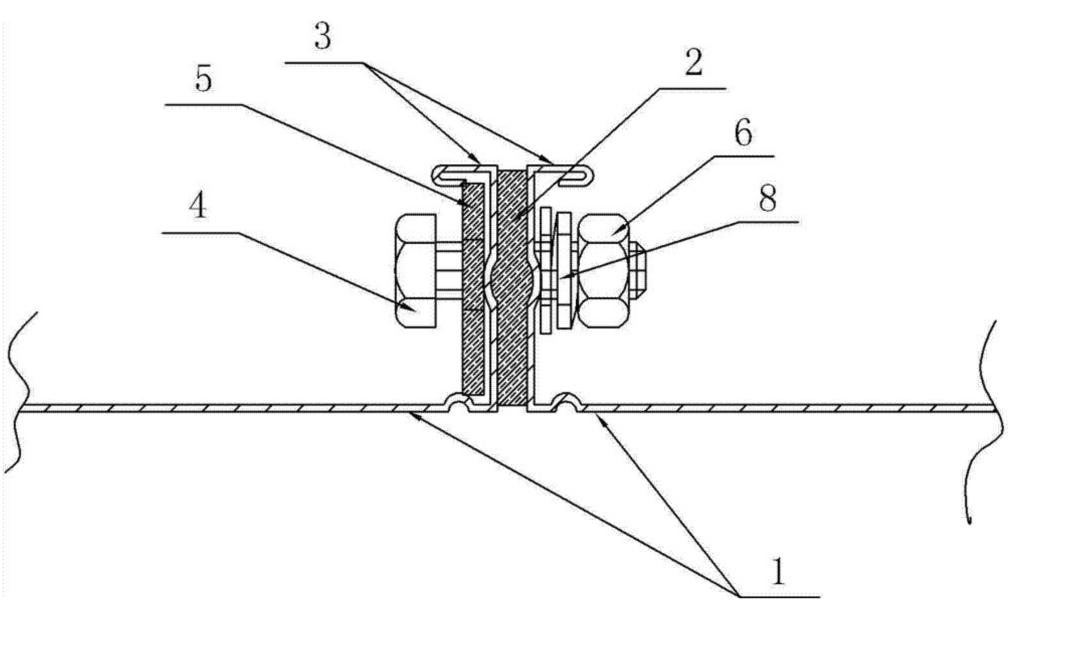

4、螺栓固定方式：
在實際使用過程中，第2種彈簧夾固定方式是應用最廣泛的方式，但工程施工中若是沒有注意施工細節，或者沒有放置好墊料，或者是安裝完成的風管因外力發生位移、松動等原因影響，這種彈簧夾固定連接方式很容易造成風管漏風。
三、與傳統角鐵法蘭連接方式的對比
傳統的風管連接方式，法蘭一般用角鐵制作（因此也稱為角鐵法蘭），角鐵通常用鉚接的方式固定在風管兩端，兩段風管的法蘭對接后，中間加上密封墊用螺栓連接。角鋼法蘭連接的優點是強度高、穩定性和密封性好、不易變形，缺點是成本較高、效率較低。

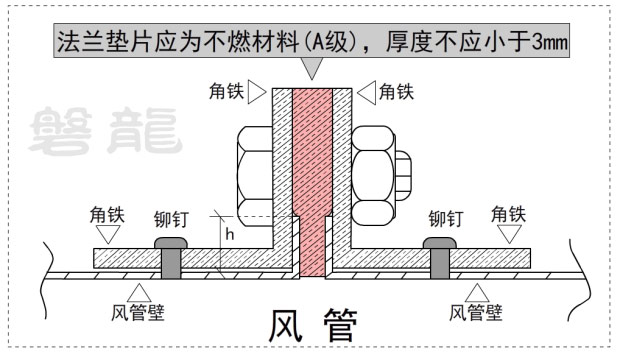

1、傳統的角鐵法蘭風管連接方式如下：
2、角鋼法蘭矩形風管制作應符合下列規定：

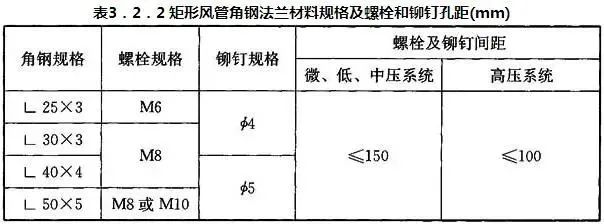

（1）角鋼法蘭的連接螺栓和鉚釘的規格及間距應符合《通風管道技術規程》JGJ/T141-2017 表 3.2.2 的規定，法蘭的焊縫應熔合良好、飽滿，不得有夾渣和孔洞；法蘭四角處應設螺栓孔，同一批同規格的法蘭應具有互換性。

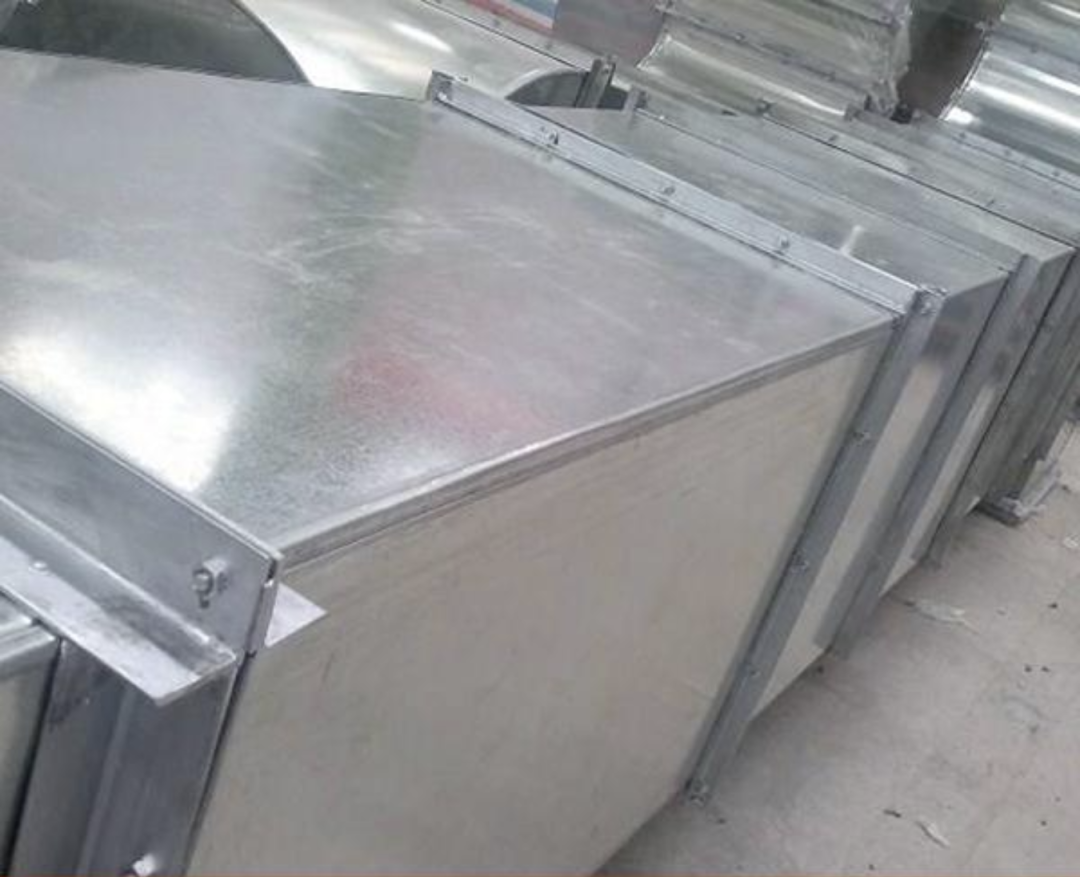

3、角鋼法蘭風管工程實例：
四、《防排煙技術標準》中的相關規定
根據《建筑防煙排煙系統技術標準》 GB51251-2017（以下簡稱《防排煙技術標準》）中關于薄鋼板風管施工的相關規定如下：
1、《防排煙技術標準》第6.3.1條：
金屬風管的制作和連接應符合下列規定：

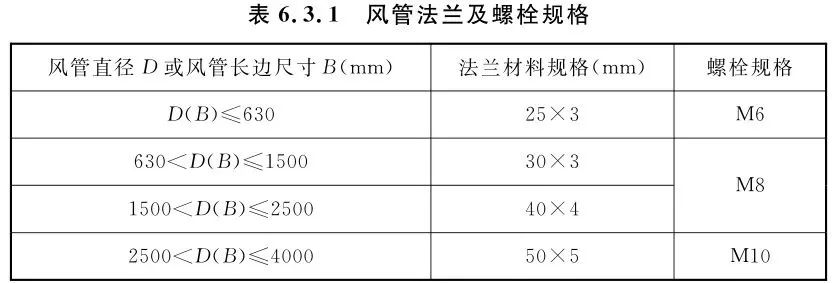

（1）風管采用法蘭連接時，風管法蘭材料規格應按本標準表6.3.1選用，其螺栓孔的間距不得大于150mm，矩形風管法蘭四角處應設有螺孔；
（4）無法蘭連接風管的薄鋼板法蘭高度及連接應按本標準表6.3.1的規定執行；
?。?）排煙風管的隔熱層應采用厚度不小于40mm的不燃絕熱材料，絕熱材料的施工及風管加固、導流片的設置應按現行國家標準《通風與空調工程施工質量驗收規范》GB 50243的有關規定執行。
2、《防排煙技術標準》第6.3.3條
風管應按系統類別進行強度和嚴密性檢驗，其強度和嚴密性應符合設計要求或下列規定：
?。?）風管強度應符合現行行業標準《通風管道技術規程》JGJ/T 141的規定。
?。?）排煙風管應按中壓系統風管的規定。
3、《防排煙技術標準》第6.3.4條
風管的安裝應符合下列規定：
?。?）風管的規格、安裝位置、標高、走向應符合設計要求，且現場風管的安裝不得縮小接口的有效截面。
?。?）風管接口的連接應嚴密、牢固，墊片厚度不應小于3mm，不應凸入管內和法蘭外；排煙風管法蘭墊片應為不燃材料，薄鋼板法蘭風管應采用螺栓連接。
?。?）風管吊、支架的安裝應按現行國家標準《通風與空調工程施工質量驗收規范》GB 50243的有關規定執行。?
?。?）風管與風機的連接宜采用法蘭連接，或采用不燃材料的柔性短管連接。當風機僅用于防煙、排煙時，不宜采用柔性連接。
五、爭議與探討
根據《通風與空調工程施工質量驗收規范》GB50243-2016要求，排煙系統風管鋼板厚度可按高壓系統確定，同時明確了薄鋼板法蘭矩形風管不得用于高壓風管，那么，排煙系統的風管是否屬于高壓系統風管，到底能不能用薄鋼板法蘭的連接方式？

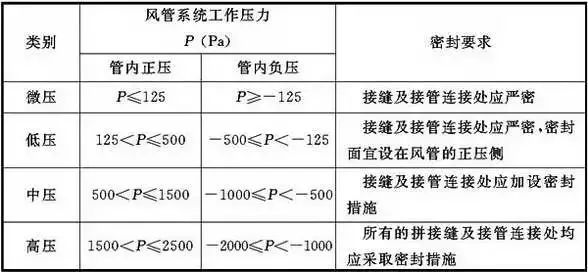

1、根據《通風與空調工程施工質量驗收規范》GB50243-2016第4.1.4條要求，風管系統按其工作壓力應劃分為微壓、低壓、中壓與高壓四個類別，并應采用相應類別的風管。風管類別應按下表的規定進行劃分：
2、排煙系統風管的實際工作壓力，通常屬于中、低壓系統，《通風與空調工程施工質量驗收規范》GB50243-2016要求排煙系統風管鋼板厚度按高壓系統確定，是考慮排煙系統的重要性采取的一種加強措施。
排煙風管的其他要求，通?？梢园凑諏嶋H承壓系統確定，比如：螺栓和鉚釘的間距可按中壓系統確定，排煙系統的金屬風管仍可以采用薄鋼板法蘭的連接方式等，從《防排煙技術標準》第6.3.3條規定“排煙風管應按中壓系統風管的規定執行”就可以看出。
六、結論
從《建筑防煙排煙系統技術標準》 GB51251-2017和《通風與空調工程施工質量驗收規范》GB50243-2016的相關規定條款可以看出，薄鋼板法蘭風管（共板法蘭風管）是消防防排煙金屬風管的重要加工制作方式，由于其加工工藝成熟、成形方便、更具成本優勢，可以廣泛應用于消防排煙風管系統。為了保障其防排煙系統的穩定性和可靠性，共板法蘭風管必須采用螺栓連接，法蘭墊片應為不燃材料。
