雨淋自動噴水滅火系統

    1、系統用途

    適用于火災蔓延速度快、火勢發展訊猛，如儲存和加工各種易燃易爆物品的場所。有下列條件之一的場所，應采用雨淋系統：

    ⑴火災的水平蔓延速度快、閉式噴頭的開放不能及時使噴水有效覆蓋著火區域。

    ⑵室內凈高度較高，且必須迅速撲救初期火災。

    ⑶嚴重危險級Ⅱ級的場所。

    常用于易燃易爆廠房倉庫、油氣儲備站、劇院、演播室等場所。

    2、系統結構

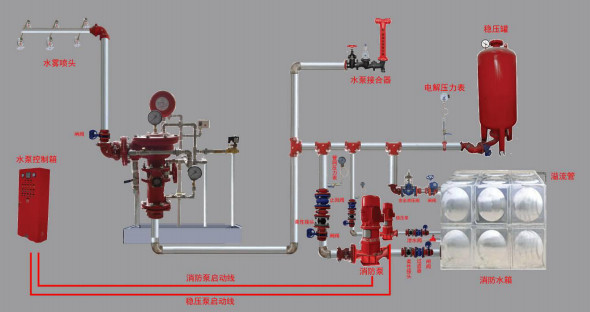

    雨淋系統結構示意圖

    由開式灑水噴頭、雨淋報警閥組以及管道和供水設施等組成，由火災報警自動報警系統或傳動管控制，自動開啟雨淋報警閥和啟動供水泵后，向開式灑水噴頭供水的自動供水的自動噴水滅火系統。

    3、工作原理

    當保護區發生火災時，感溫感煙探測器探測到火災信號，通過火災報警滅火控制器，直接打開隔膜雨淋閥的電磁閥，使壓力腔的水快速排出，由于壓力腔泄壓，從而作用于閥瓣下部的水迅速推起閥瓣，水流即進入工作腔，流向整個管網噴水滅火（如值班人員發現火警也可以手動打開手動快開閥而實現雨淋閥的動作），同時一部分壓力水流向報警管網，使水力警鈴發出鈴聲報警、壓力開關動作，給值班室發出信號指示或直接啟動消防水泵供水。

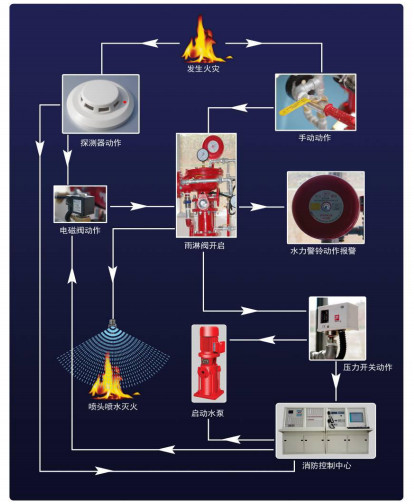

    4、系統工作流程圖

    5、系統各部件構成及用途

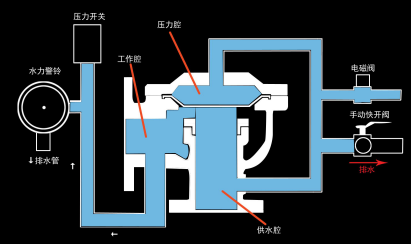

    5.1隔膜雨淋閥工作原理如下圖所示：

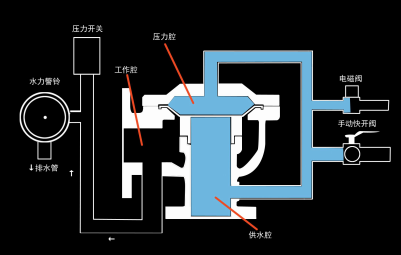

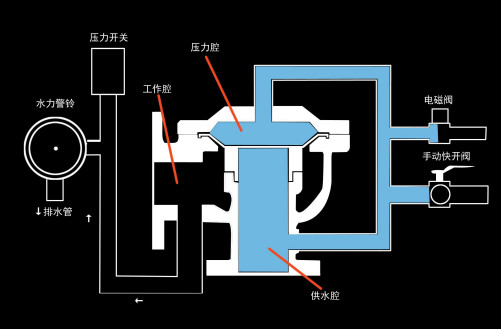

    閥體伺機狀態

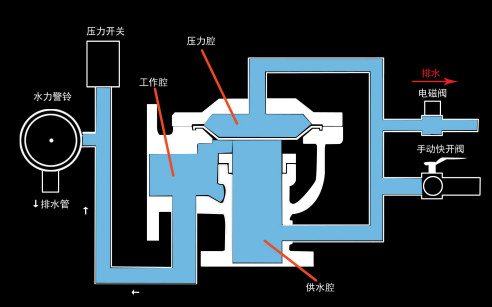

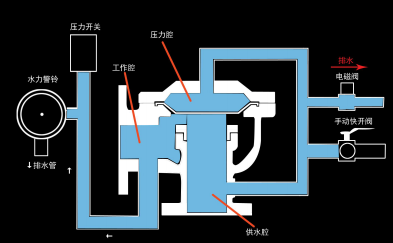

    閥體工作狀態（電動開啟）

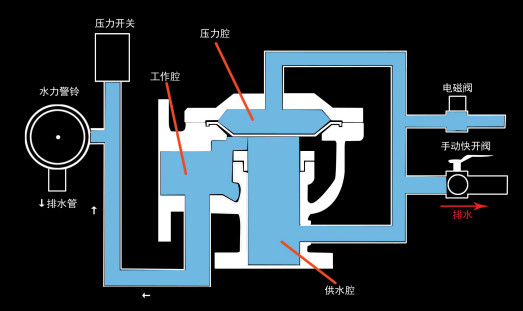

    閥體工作狀態（手動開啟）

    圖3－4隔膜雨淋閥工作原理圖

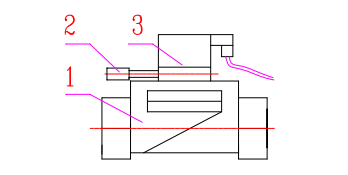

    5.2電磁閥，結構如下圖

    電磁閥具有自鎖功能，是為防止在滅火過程中，因電磁閥意外斷電導致雨淋閥自行復位而設。滅火后，拉出復位拉桿，并保持2～3秒鐘，電磁閥即可關閉，稍后雨淋閥即自行復位。注：電磁閥管路要沖洗干凈，以免有異物堵塞，使電磁閥處于常開狀態。電磁閥：

    1－閥體2-復位拉桿3.電磁閥

    5.3壓力開關

    隔膜雨淋閥中壓力開關將水壓信號變換成電訊號，從而實現電動報警或啟動消防水泵。

    ◆結構外形

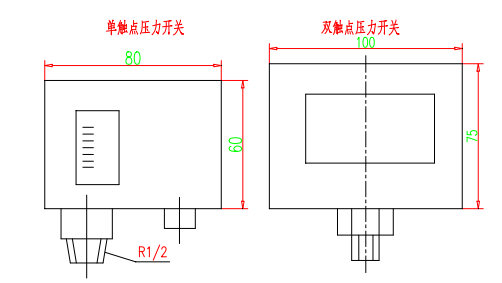

    壓力開關外形

    功能特點

    1）最大工作壓力：1.2MPa

    2）最小動作壓力：0.05MPa

    3）壓力可調范圍：0.025～0.125M Pa（本壓力開關一般調為0.05M Pa）

    5.4水力警鈴

    水力警鈴是水流過濕式報警閥使之啟動后，能發出聲響的水力驅動式報警裝置，適用于濕式、干式報警閥及雨淋閥系統中。它安裝在延遲器的上部。當噴頭開啟時，系統側排水口放水后5～90s內，水力警鈴開始工作。

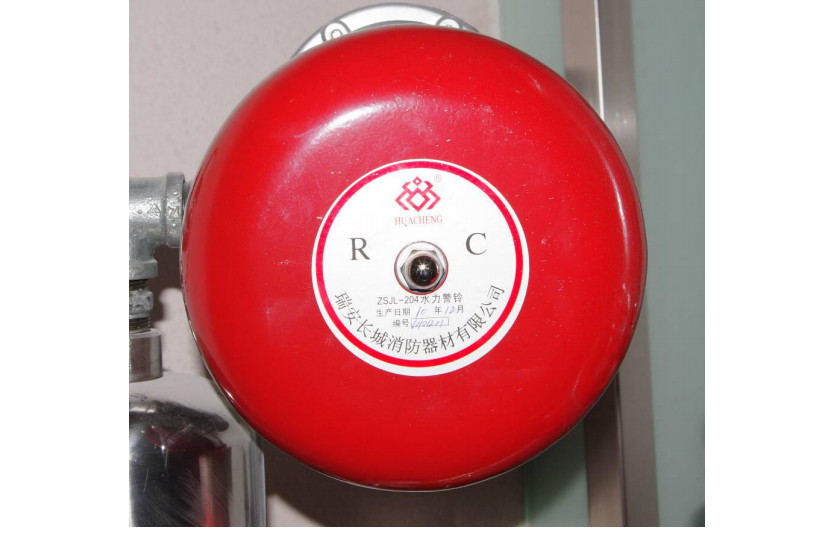

    結構外形

    水力警鈴結構

    功能特點

    1）最大工作壓力：1.2MPa

    2）驅動壓力：≥0.05MPa

    3）警鈴噴嘴進口壓力為0.05MPa時，平均響度值不低于70dB（A）

    4）警鈴噴嘴進口壓力≥0.2MPa時，距鈴3m外的響度平均值≥85dB（A）

    試驗操作

    打開濕式報警閥管路中的報警試驗閥，或打開設置在噴淋管路系統末端的試驗裝置對水力警鈴進行試驗。

    工程設計要求

    1）所有自動噴淋系統均應安裝水力警鈴

    2）進入水力警鈴的水流應經過濾，以防堵塞，過濾器可安裝在濕式報警閥旁側報警管路上。

    6、安裝與維護

    6.1系統安裝時，雨淋閥應安裝在保護區附近的控制室內，室內溫度不宜低于4℃，以免冰凍影響系統功能，控制室離保護區距離不宜過遠，以免一旦發生火災，因系統管網過長致使灑水延遲。

    6.2雨淋閥應垂直安裝，一般距地面高度為1m左右，兩側距離墻面不小于1.2m。在雨淋閥后1～2m內設閘閥（常開）以便調試雨淋閥組時使用，避免調試試驗時造成水漬。

    6.3雨淋閥安裝：如圖將水力警鈴、壓力開關的接口螺紋纏繞少量密封帶（注：進水口嚴禁有密封帶，以防堵塞），按圖示位置擰入相應管道中；將壓力表密封墊按圖示位置放入壓力表接頭中，然后將壓力表擰入壓力表接頭。

    6.4電磁閥，手動快開閥，放余水閥，水力警鈴等排水處應設置地漏，使排水分別流入下水道，以免溢出弄濕環境。

    6.6每臺雨淋閥所配備的噴頭數應由水力計算來確定，應保證管道內水流速度不大于5～10m/s。

    6.7 ZSFM隔膜雨淋閥的調試工作應在專業消防技術人員指導下進行。以保證系統能有良好的工作狀態。

    6.8在試驗時，發現到達規定壓力時，壓力開關不動作，可調節壓力開關上的調節螺釘，直至壓力開關在規定的動作壓力下動作。

    6.9水力警鈴不動作，或響度不夠，可拆下警鈴進口檢修螺母清除堵塞即可。

    6.10系統投入正常運行后，必須按有關規定或技術標準定期進行檢查。至少每月進行一次警鈴試驗（在雨淋閥關閉的狀態下進行），每三個月至半年進行一次系統試驗和維護保養，試驗檢修應在固定日期和時間內進行，以免引起人們的誤會。

    7、系統操作

    7.1系統操作

    7.1.1關閉系統主供水閥（雨淋報警閥進口端信號蝶閥）、

    7.1.2打開系統主排水閥（雨淋報警閥排水閥），排出系統側管網水。水排盡后關閉系統主排水閥。

    7.1.3拉出復位拉桿，并保持2～3秒鐘，關閉電磁閥。打開隔膜腔控制管球閥給壓力腔充水。

    7.1.4緩慢打開主供水閥，直到有穩定的水流向打開的警鈴下側排水閥，關閉試警鈴球閥排水閥。若自動滴水閥滴水，關閉主供水閥，檢查雨淋報警閥。

    a.檢查雨淋報警閥。

    檢查閥座的密封面，不允許積存泥沙和污物，必要時進行清洗。閥座密封面應平整，無碰傷和壓痕，必要時應修理或更換。

    檢查閥瓣是否正常上下運動、復位，必要時進行適當調整。

    檢修水力警鈴

    b.警鈴故障原因是控制口阻塞，或鈴錘機構被卡住，或鈴錘撞壞。須拆下噴嘴、葉輪及鈴錘組件，進行沖洗，重新裝合使葉輪轉動靈活。

    7.1.5完全打開主供水閥。

    7.1.6記錄報警閥壓力值。

    7.1.7確認所有閥在他們正常開啟位置。（主供水閥、隔膜腔控制管球閥和報警控制閥常開，其余球閥常閉。）

    7.1.8系統處于伺服狀態。

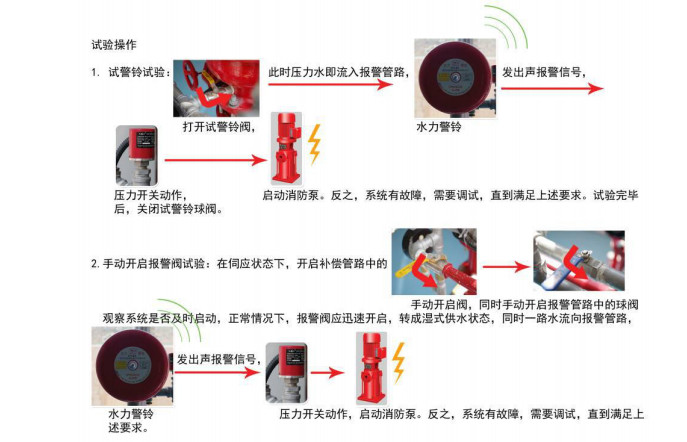

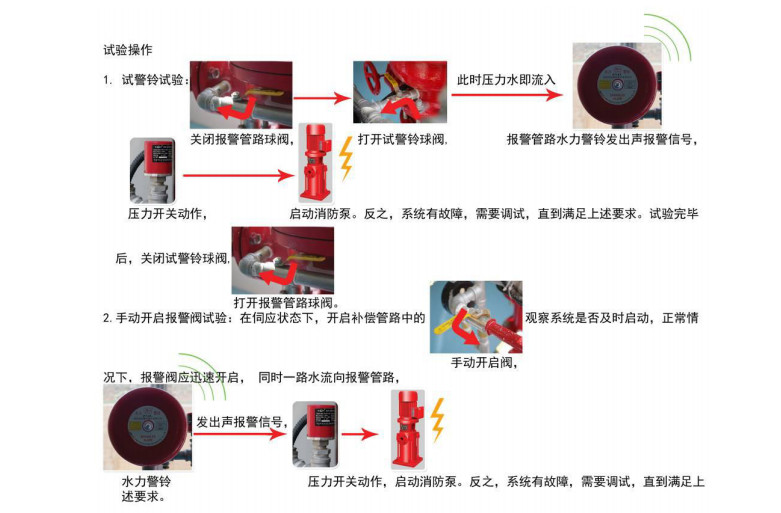

    7.2試驗操作

    此狀態下如何復位：

    方法1：人工停消防泵，關閉啟動用手動開啟閥，等干管內余水排空后，關閉放余水閥，等系統壓力到達預定壓力后，系統復位工作完成。

    方法2：直接關閉手動快開閥，若干秒后，系統自動復位。

    7.3管網傳動試驗：打開末端試水閥（模擬保護區一個噴頭動作）觀察系統是否及時啟動，正常情況下，報警閥應迅速開啟，流向保護區，同時一路水流向報警管路，力警鈴發出聲報警信號，壓力開關動作，啟動消防泵。反之，系統有故障，需要調試，直到滿足上述要求。

    系統復位：關閉末端試水閥，系統會自動復位。

    7.4聯動試驗：對火災自動報警系統的各種探測器輸入模擬火災信號，火災自動報警控制器應發出聲光報警信號并啟動自動噴水滅火系統，壓力開關、水力警鈴和消防水泵等應及時動作并發出相應信號。

    此狀態下系統如何復位：人工停消防泵，拔出啟動用電磁閥復位桿停留3~5s釋放，等干管內余水排空后，關閉放余水閥，等系統壓力到達預定壓力后，系統復位工作完成。

    8、安裝注意事項

    8.1雨淋報警閥閥應設置在無冰凍危險的環境中，要求安裝場所采光充足，采暖良好，有足夠的安裝空間。

    8.2避免對噴頭施加涂層、鍍層、覆蓋層碰撞濺水盤，否則噴頭體或濺水盤變形造成布水狀態被破壞使噴頭不能有效滅火或控火。

    8.3更換噴頭時新噴頭必須與原噴頭型號規格完全一致，不允許用塞頭或堵頭代替噴頭。檢查噴頭是否完好，玻璃球有無破損，且用專用扳手進行更換，使用扳手扳擰灑水噴頭時，應保證扳手作用面與灑水噴頭扳擰面完整地接觸，不應只接觸部分扳擰面，在扳緊過程中扳手作用面始終接觸灑水噴頭扳擰面，并防扳手跌落，砸壞灑水噴頭濺水盤。

    8.4安裝報警閥之前要沖洗供水管路，使其內部清潔無污物。小心生料帶、混合物或其它物質進入閥或任何接管或閥開口處。

    8.5清洗時不得采用對橡膠有損害的化學清洗劑；更換時應換上相同型號的密封墊，以防發生密封問題。

    02泡沫-雨淋滅火系統

    1、系統用途

    危險品倉庫、車庫、飛機庫、停車場、化工廠、鍋爐房、石化企業、冶金企業等處的消防保護。另外，對常見物質的A類火災，以及橡膠、塑料、合成纖維等物質的火災也有很好的撲滅效果。

    2、系統結構

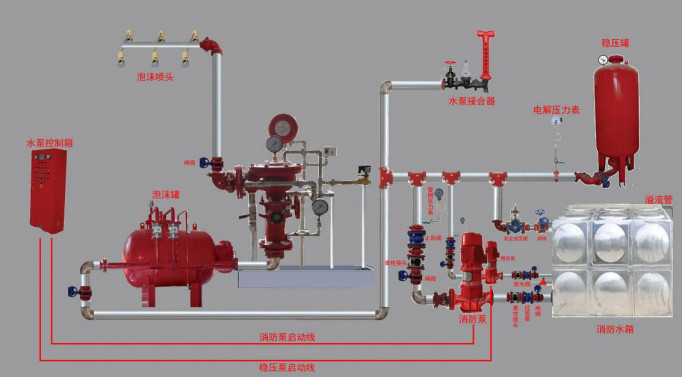

    泡沫-雨淋系統結構示意圖

    主要由泡沫比例混合裝置、雨淋報警閥組、泵組、探測器、報警滅火控制器、聯動控制系統、灑水噴頭和管道、閥門及附件等組成。

    3、系統動作原理

    伺服狀態下隔膜雨淋閥為常閉狀態。當保護區發生火災時，火災探測系統將火災信號反饋至控制中心，控制中心經判斷后，發出滅火指令，打開隔膜雨淋閥控制管路上的電磁閥，隔膜雨淋閥壓力腔泄壓，從而打開隔膜雨淋閥，隔膜雨淋閥動作后，位于其報警管路的水力警鈴和壓力開關均會動作。

    水力警鈴發出聲報警信號，提示現場人員系統動作，壓力開關動作將信號反饋給泵控制柜啟動消防水泵，同時泡沫比例混合裝置上泡沫液控制閥打開，帶有壓力的泡沫混合液經隔膜雨淋閥進入系統管網，通過末端泡沫噴頭噴灑滅火。為系統源源不斷的提供泡沫混合液。此時由于隔膜雨淋閥控制管路上的電磁閥具有自鎖功能，所以雨淋閥被鎖定為開啟狀態（無論電磁閥此時是否已斷電），滅火后，按下控制面板上泡沫液控制閥關閉按鈕或手動關閉，手動將電磁閥復位后，稍后雨淋閥將自行復位。

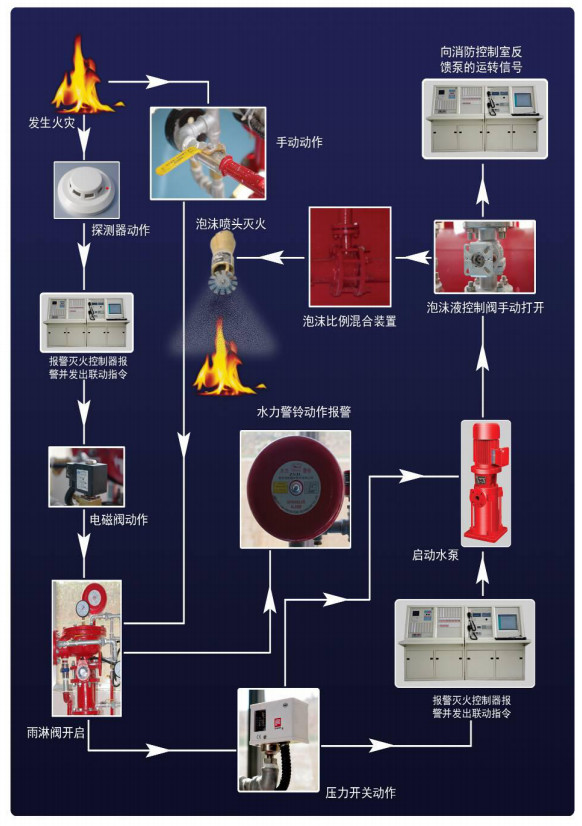

    4、系統工作流程圖

    5、系統各部件構成及用途

    5.1泡沫比例混合裝置

    5.1.1概述

    PHYM32/1壓力式泡沫比例混合裝置（以下簡稱裝置）是用于油田、煉油廠、石油化工廠、汽車庫、飛機庫、油庫運輸船和碼頭等場所消防用固定式低倍數泡沫滅火系統工程的重要設備。其提供的泡沫混合液與泡沫產生器、泡沫噴頭、泡沫槍、泡沫炮或其它噴射設備配套使用，可產生低倍數空氣泡沫用以撲救A類或水溶性與非水溶性B類火災。

    5.1.2工作原理

    產品為膠囊型泡沫裝置，在儲罐內裝有高強度橡膠膠囊，膠囊把泡沫液和水完全隔開。

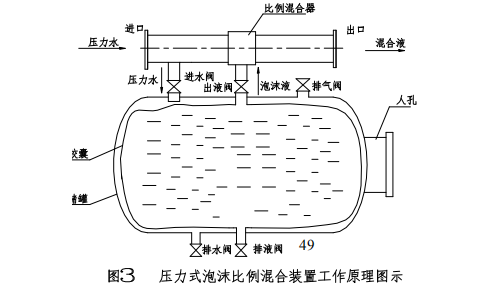

    其工作原理是由水和泡沫液等量置換（見圖3）。每次使用可提供準確按比例混合的（3％或8％）混合液，使用后剩余泡沫液仍可繼續留用，因此可最大限度地節約泡沫液，降低消防成本。

    當系統工作時，壓力水源通過進水管由進水閥向儲罐充水擠壓膠囊置換出泡沫液在比例混合器中與水按比例混合成低倍數泡沫混合液，由出口輸送出去。

    5.1.3結構特征

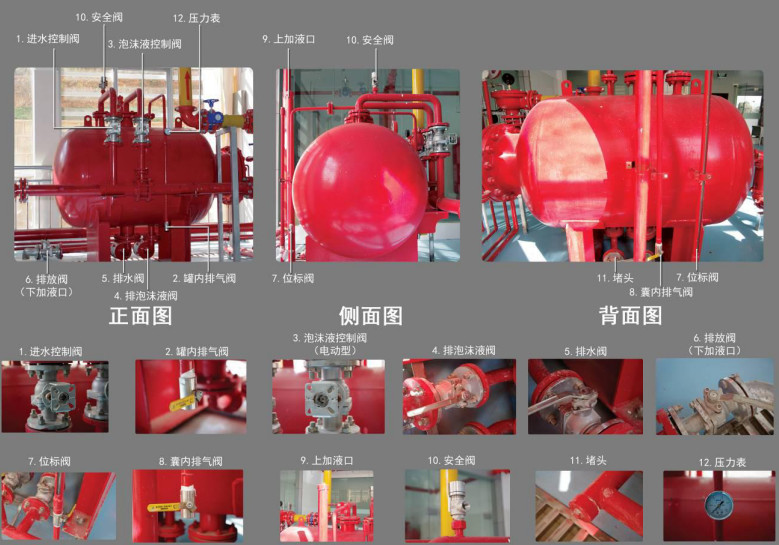

    裝置是由帶膠囊的泡沫液儲罐和泡沫比例混合器、進水管路、出液管路、排氣管路、位標和排液管路等組成。每個管路均裝有閥門；比例混合器安裝在罐體側面；進水、出液兩管路使罐體與混合器連通，在進水管路和排氣管路上還安裝有安全閥和壓力表（見圖4）。

    排液管路、進水管路、出液管路、排氣管路可構成一個完整的清洗環路，能用清水對罐體、出液管路、比例混合器進行全面的清洗，清除泡沫液儲罐和管路內的污物雜質。裝置上的安全閥是保證當儲罐內壓力超過最大工作壓力的1.05~1.1倍時打開泄壓，當儲罐內壓力下降至工作壓力時，安全閥關閉，起到保護泡沫儲罐的作用。

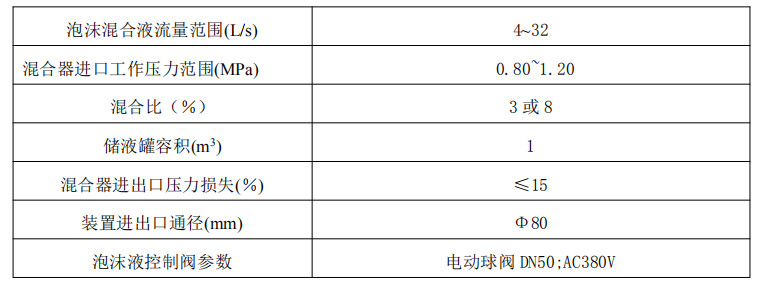

    5.1.4主要技術參數

    表2

    5.1.5安裝

    5.1.5.1安裝施工需由經過專業培訓且有相應資質的人員進行。

    5.1.5.2裝置的安裝依據GB50281－2006《泡沫滅火系統施工及驗收規范》中的有關規定執行。泡沫液儲罐的安裝應符合國家標準《容器工程質量檢驗評定標準》中的有關規定執行。

    5.1.5.3裝置安裝應在系統管網試壓、沖洗合格后進行。

    5.1.5.4泡沫液儲罐底座放在混凝土基礎上，校平后用地腳螺栓固定住即可。安裝位置和高度應符合工程設計要求；當工程設計無規定時，泡沫液儲罐四周應留有不小于0.7mm的通道，泡沫液儲罐頂部至樓板或梁底的距離不得小于1m，以便于操作和維修。

    5.1.5.5所有排放口用相應規格的管道引至下水道或地漏處。排放或更換泡沫原液時泡沫液應排放到泡沫筒中。

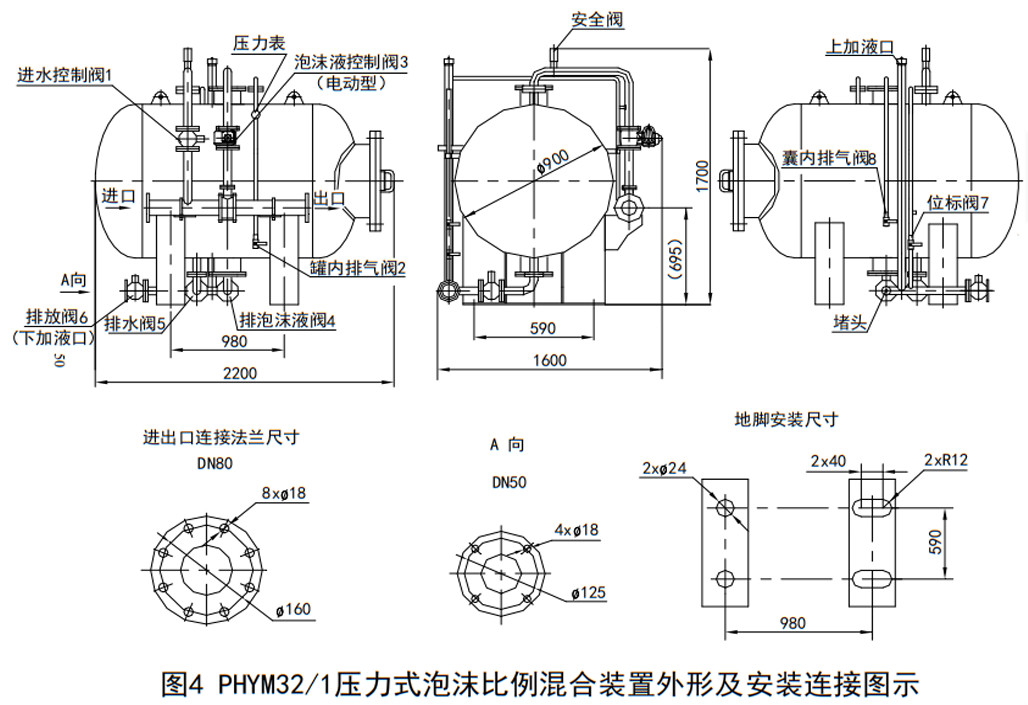

    5.1.5.6裝置外形及安裝尺寸見圖4。

    5.1.5.7裝置主管道連接法蘭標準為JB/T 81-94《凸面板式平焊鋼制管法蘭》。

    5.1.5.8裝置宜安裝在室內，避免日曬雨淋，并注意防高溫和防凍。安裝在室外時，應根據環境條件設置防高溫、防雨、防凍設施。裝置儲存、使用環境溫度宜為0℃～40℃。

    5.1.5.9裝置安裝完畢后，檢查裝置各閥門應完好無損，各閥門應處于關閉狀態，壓力表指針應為“零”位。

    5.1.5.10裝置安裝完畢，應與系統一道進行強度、密封性試驗和管路沖洗。

    ①關閉裝置進水控制閥1和泡沫液控制閥3。系統強度試驗、管路沖洗按照GB 50281－2006《泡沫滅火系統施工及驗收規范》中的有關規定進行。

    ②裝置密封性試驗：

    a）打開罐內排氣閥2、囊內排氣閥8和進水控制閥1。啟動消防泵，向儲罐內充水（供水壓力0.1～0.2MPa）。

    b）當罐內排氣閥2有水排出時，關閉進水控制閥1，打開泡沫液控制閥3，向膠囊內充水（供水壓力0.1～0.2MPa）。

    c）當囊內排氣閥8有水排出時，關閉囊內排氣閥8和泡沫液控制閥3。

    d）再打開進水控制閥1，當罐內排氣閥2有水排出時，關閉罐內排氣閥2。

    e）系統加壓至1.2MPa壓力，保壓30min，檢查裝置各接管及同系統連接管道，應無滲漏現象。

    f）試驗合格后，關閉進水控制閥1，打開罐內排氣閥2、囊內排氣閥8、排放閥6、排水閥5和排泡沫液閥4，將罐內和囊內水排盡，關閉所有閥門。

    5.1.6充裝泡沫液

    5.1.6.1裝置安裝、強度試驗、密封性試驗和管路沖洗完畢后，準備罐裝泡沫液。

    5.1.6.2調試用泡沫液量為泡沫罐容積的35％，且不少于600L。若大于600L按35%取值，最小不小于600L。

    5.1.6.3充裝泡沫液按下列程序操作（閥號見圖4）。

    要求：必須先加水，后加泡沫液，加液速率宜1L/s左右，泵揚程5m左右。嚴禁在囊內未排氣時加壓充水。

    ①充水、充泡沫液方法之一（下加液法）。

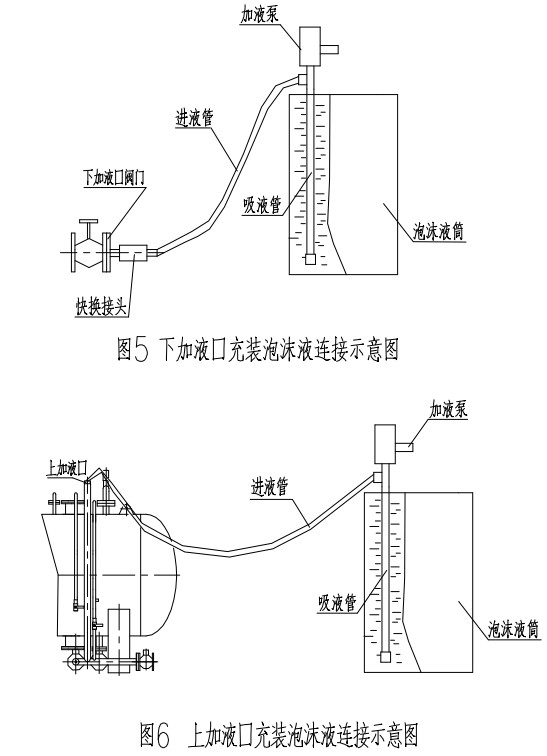

    用泵充水（見圖5）：

    a）打開進水控制閥1、罐內排氣閥2和囊內排氣閥8。啟動系統水泵，向儲罐內充水，供水壓力0.1MPa～0.2MPa。

    b）當罐內排氣閥2有水排出時，關閉閥2，停止充水。

    c）關閉進水控制閥1、囊內排氣閥8。轉充泡沫液。

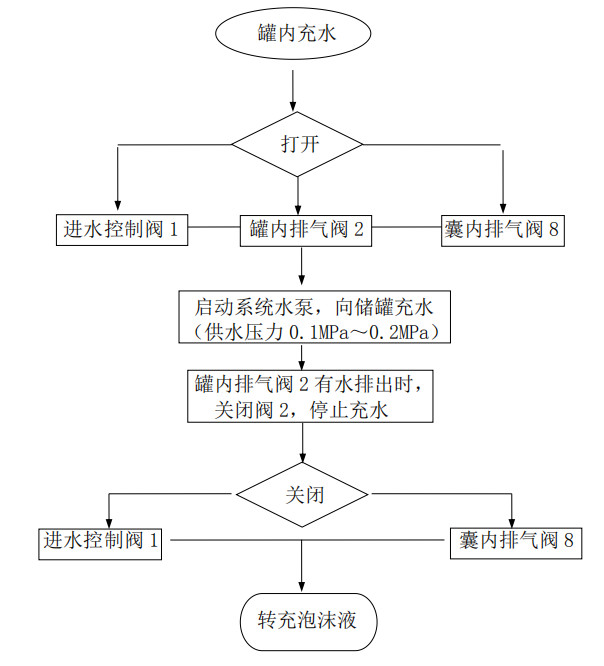

    充水流程圖如下：

    用泵充泡沫液（下加液法）：

    a）打開排放閥6并連接加液泵。

    b）打開排泡沫液閥4、罐內排氣閥2。充裝調試用量的泡沫液或系統設計用量的泡沫液。

    c）關閉排泡沫液閥4、罐內排氣閥2。打開位標閥7，用水清洗加液管路、位標管路。

    d）關閉位標閥7和排放閥6。

    注意：

    （1）在充裝過程中，當罐內排氣閥2有泡沫排出時，立即停止充液（可能是誤操作，使膠囊和儲罐間混入泡沫液或膠囊損壞）。應及時同供應商聯系，進行技術指導或現場處理。

    （2）當充裝泡沫液量≥儲罐容積時，在充液過程中，當罐內排氣閥2無水排出時，停止充液。

    （3）為保證膠囊內氣體排盡。在充裝過程中，將囊內排氣閥8間隙性打開、關閉，直至完全排出泡沫液，確認膠囊內氣體排盡后，關閉囊內排氣閥8。

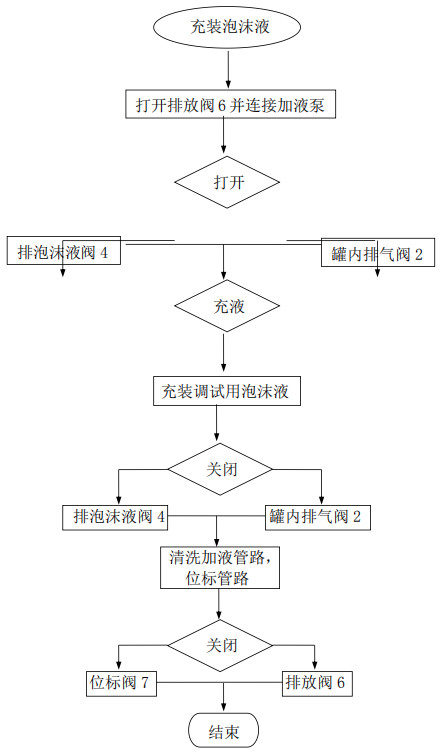

    充泡沫液流程圖如下：

    ②充水、充泡沫液方法之二（上加液法）。

    從上加液口加水（見圖6）：

    a）旋下上加液口堵頭。打開囊內排氣閥8、罐內排氣閥2、排水閥5和位標閥7。

    b）從上加液口加水。觀察位標管的液位，當罐內水達到1/3容積時，停止加水。

    c）關閉排水閥5。打開排放閥6，排出余水后關閉排放閥6和位標閥7。轉充泡沫液。

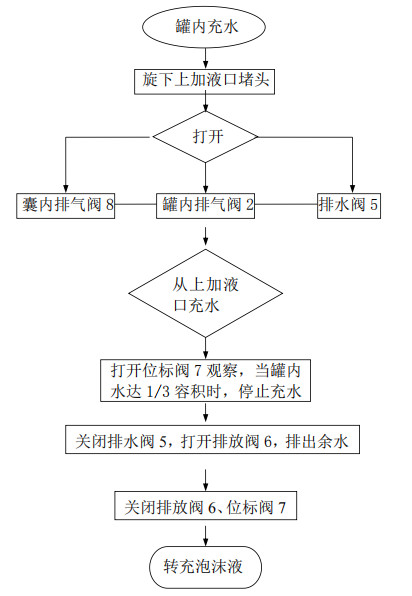

    充水流程圖如下：

    從上加液口加泡沫液：

    a）打開排泡沫液閥4、罐內排氣閥2。

    b）從上加液口加調試用量的泡沫液或系統設計用量的泡沫液。

    c）關閉排泡沫液閥4、罐內排氣閥2。打開排放閥6、位標閥7，用水清洗加液管路、位標管路。

    d）關閉上加液口、位標閥7和排放閥6。

    注意：泡沫液加不進時，關閉排泡沫液閥4，打開排放閥6和排水閥5，放掉罐內一部分水后，關閉閥5、閥6，打開閥4，繼續灌裝泡沫液，直至充裝完泡沫液。為避免膠關閉排放閥6、位標閥7打開從上加液口充水罐內充水轉充泡沫液關閉排水閥5，打開排放閥6，排出余水囊損壞，不得將罐內水完全排盡后加液。

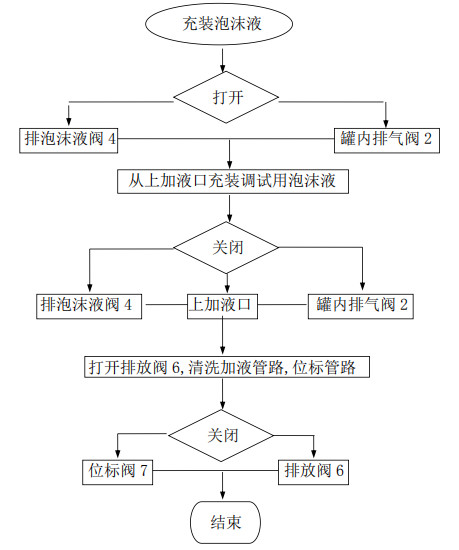

    充泡沫液流程圖如下：

    5.1.6.4泡沫液充裝完畢后，裝置上各閥門應為關閉狀態，進水控制閥1為開啟狀態。

    5.2隔膜雨淋閥

    5.2.1雨淋閥組成

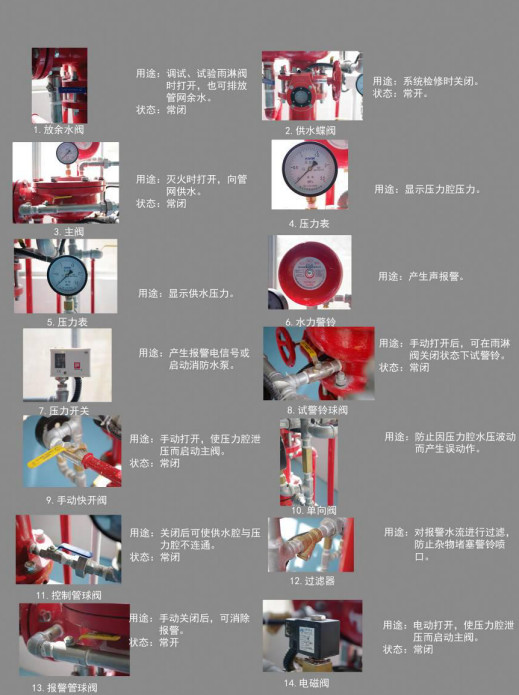

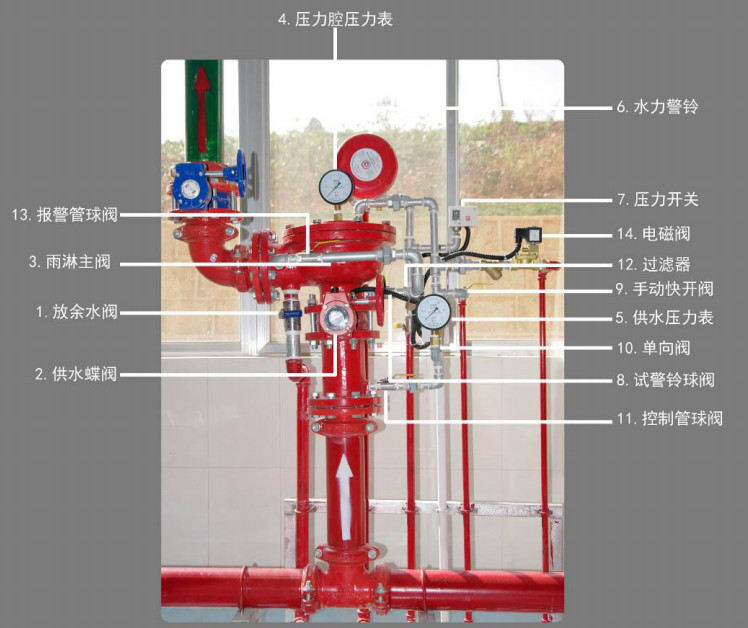

    隔膜雨淋閥是由隔膜主閥、供水蝶閥、單向閥、電磁閥、手動快開閥、過濾器、壓力開關、水力警鈴等主要部件組成，其主要部件材料采用球墨鑄鐵，具有安全可靠、成本低廉、抗腐蝕性能好、使用周期長、便于安裝、維護方便等特點。隔膜雨淋閥結構及安裝示意圖見圖7。

    圖7隔膜雨淋閥結構示意圖

    5.2.2.3工作原理見圖8

    閥體伺機狀態

    閥體工作狀態（電動開啟）

    閥體工作狀態（手動開啟）

    圖8隔膜雨淋閥工作原理圖

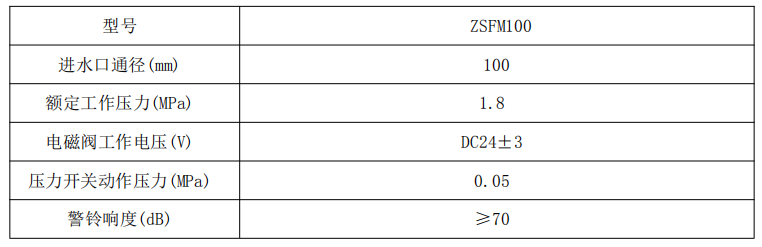

    5.2.2.4主要技術參數表4

    5.3泡沫噴頭

    5.3.1概述

    PT系列空氣泡沫噴頭是用于固定式泡沫滅火系統，能產生和噴灑空氣泡沫的滅火設備，當泡沫混合液經輸送管道通過空氣泡沫噴頭時，形成低倍數空氣泡沫進行噴灑，實施滅火。

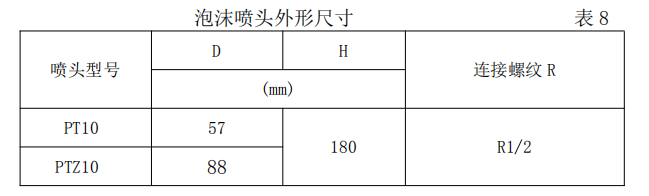

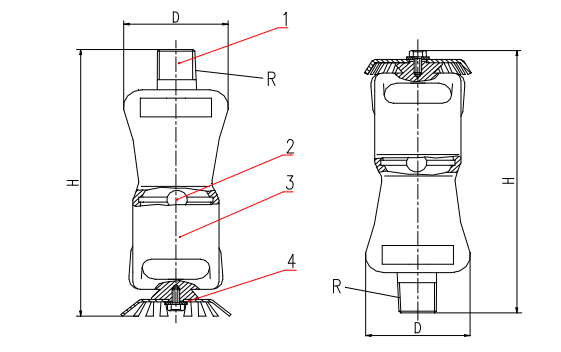

    5.3.2泡沫噴頭結構及外形尺寸（見圖）

    下垂式、直立式

    泡沫混合液進口2.泡沫擊散器3.泡沫噴頭本體4.傘形擋水盤

    5.3.3工作原理

    空氣泡沫噴頭與固定式泡沫滅火系統配套使用，泡沫噴頭所需泡沫混合液由泡沫比例混合裝置提供，適用于3％或8％型低倍數泡沫混合液。

    當泡沫混合液經由管道輸送至泡沫噴頭，在噴頭內部混合液與其吸入的空氣充分混合，形成擴散的霧化射流，觸及噴頭內壁、泡沫擊散器等形成渦流，并因此而發泡，成為低倍數泡沫，再經傘型擋水盤，在其周圍的保護面積內均勻的噴灑泡沫，覆蓋在燃燒物體的表面，窒息、冷卻從而撲滅火災。

    5.3.4安裝

    5.3.4.1下垂式泡沫噴頭安裝時傘形擋水盤朝下，直立式泡沫噴頭安裝時傘形擋水盤朝上。

    5.3.4.2.安裝泡沫噴頭的管道進口孔徑不得小于噴頭進口尺寸，根據工程需要，采取防止異物堵塞噴頭的措施。

    5.3.4.3噴頭應安裝在不會受到機械損傷的地方，在安裝前應確認噴頭規格型號、連接尺寸等參數符合要求。

    6、維護與保養

    6.1系統維護、保養和調試應由專業人員進行。應熟悉泡沫-雨淋滅火系統的原理、性能和操作要求。

    6.2系統投入正常運行后，必須按有關規定或技術標準定期進行檢查。至少每三個月至半年進行一次試驗和維護保養。試驗時將雨淋閥后信號閥19（見圖1）關閉，打開雨淋閥放水余閥2（見圖7），分別采用電動和手動控制方式對系統進行測試，同時打開泡沫消火栓管路閥門，對泡沫消火栓進行測試。測試完后應手動關閉泡沫比例混合裝置上泡沫液控制閥3（見圖4）、雨淋閥的放水余閥、消火栓管路閥門，打開信號閥。

    6.3隔膜雨淋閥控制管路上電磁閥具有自鎖功能，當雨淋閥被鎖定為開啟狀態（無論電磁閥此時是否已斷電），調試、滅火后，手動將電磁閥復位后，稍后雨淋閥將自行復位。

    6.4泡沫比例混合裝置上的安全閥應按期進行校驗。

    6.5根據灌裝的泡沫液供應商質保要求，應定期對罐內貯存的泡沫液進行抽樣檢驗。

    6.6泡沫噴頭安裝維修時，不得損壞噴頭內部泡沫擊散器及噴頭進口；

    6.7更換配件與維護必須由專業人員進行，必要時可委托本公司對產品進行定期維護和保養。

    7、系統調試

    7.1系統開通

    7.1.1將探測系統設定在工作狀態。

    7.1.2使雨淋閥的電磁閥處于關閉狀態。

    7.1.3關閉雨淋閥后信號閥，系統管網供水（系統設定的壓力水）。

    7.1.4檢查雨淋閥控制腔壓力表顯示值，當壓力穩定不再升高時，打開試警鈴球閥，檢查壓力開關應有反饋信號，水力警鈴應發出聲報警。

    7.1.5打開雨淋閥后信號閥，檢查系統各閥門應符合表1、表3和第4.1.8.4條的要求后，此時系統處于開通狀態。

    7.2系統操作

    7.2.1自動

    7.2.1.1發生火災時，火災探測器向控制系統反饋火災信號，控制系統接受到信號后，發出滅火指令。

    7.2.1.2控制系統發出指令打開雨淋閥控制管路上的電磁閥。

    7.2.1.3雨淋閥和泡沫液控制閥相繼自動開啟。

    7.2.1.4泡沫混合液通過雨淋閥，經泡沫噴頭噴放實施滅火。

    7.2.2電氣手動

    7.2.2.1發生火災時，火災探測器向控制系統反饋火災信號，控制系統接受到信號后，發出滅火指令。

    7.2.2.2人員通過控制面板，打開雨淋閥控制管路上的電磁閥，再打開泡沫液控制閥。

    7.2.2.3雨淋閥和泡沫液控制閥相繼開啟。

    7.2.2.4泡沫混合液通過雨淋閥，經泡沫噴頭噴放實施滅火。

    7.2.3機械應急手動

    7.2.3.1人員發現火災。

    7.2.3.2打開雨淋閥控制管路上手動快開閥和泡沫比例混合裝置上泡沫液控制閥。

    7.2.3.3雨淋閥和泡沫液控制閥開啟。

    7.2.3.4泡沫混合液通過雨淋閥，經泡沫噴頭噴放實施滅火。

    7.2.4復位

    7.2.4.1關閉泡沫液控制閥，打開啟動過的雨淋閥上各閥門，讓系統繼續噴水沖洗雨淋閥及閥后管網，至噴頭及各閥門出口處，完全噴出清水后，消防水泵停止運行。

    7.2.4.2電磁閥復位（電動開啟時）；手動快開閥復位（機械應急開啟時）。

    7.2.4.3檢查系統各閥門應符合表1、表3和第4.1.8.4條的要求后，此時系統處于復位狀態。
