2023-12-13 11:30:19 責任編輯:深圳市伊俐信科技有限公司 瀏覽：0
一、錯誤的連接方式

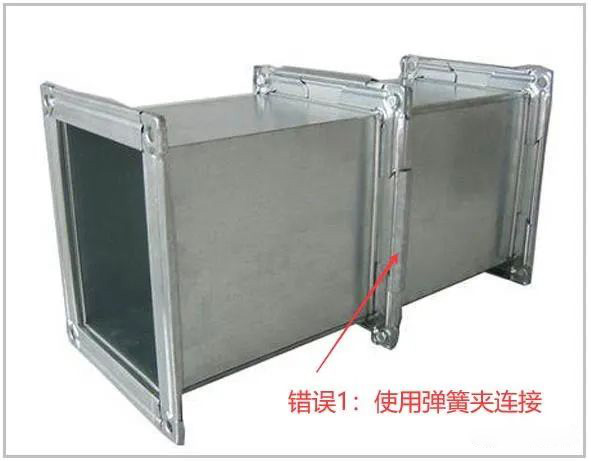

1. 使用彈簧夾連接

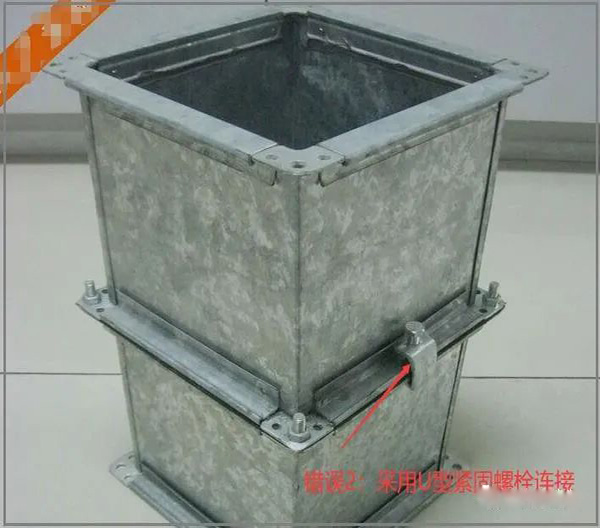

2. 采用頂絲卡（U型緊固螺栓連接）
二、規范現狀
1. 07K133圖集
《薄鋼板法蘭風管制作與安裝》（07K133）圖集中，提出了彈簧夾、頂絲卡等連接方式，同時也明確了：“本圖集不適用于圓形風管和消防排煙管”。
2. GB50243規范
《通風與空調工程施工質量驗收規范》（GB50243）中，關于“消防排煙風管薄鋼板法蘭連接方式”的條文模糊，一直存在較大爭議。
3. GB51251規范

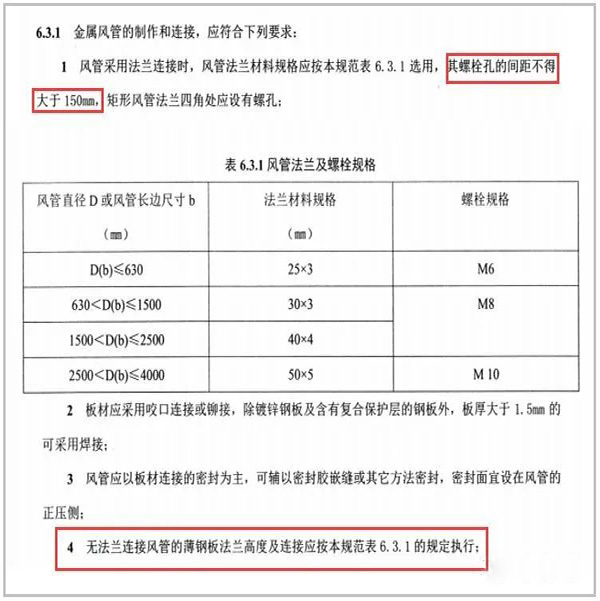

《建筑防排煙系統技術規范》（GB51251）已經明確薄鋼板法蘭連接方式為螺栓連接，如下圖：
4. 煙標【2019】21號文

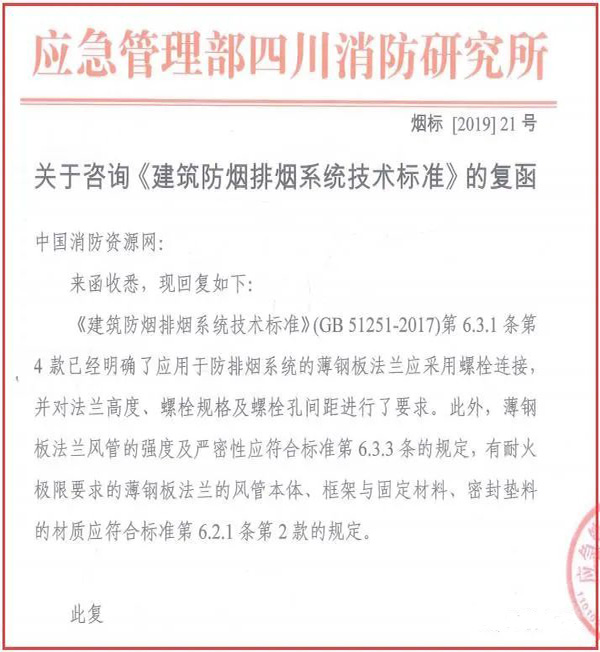

應急管理部四川消防研究所“關于《咨詢建筑防排煙系統技術標準的復函》”，明確說明薄鋼法蘭應采用螺栓連接，如下圖：
三、問題隱患
薄鋼板法蘭風管采用彈簧夾、頂絲卡（U型緊固螺栓）等連接方式，這類連接方式的可靠性差，施工質量難以控制，彈簧容易松動，一定時間后管道易變形，導致密封不嚴甚至開裂等。加上各使用單位對防排煙系統不重視，缺少維護，存在嚴重隱患！
四、結論
排煙系統中的薄鋼板法蘭風管已明確薄鋼板法蘭連接方式為螺栓連接，但目前執行者甚少，更有一些人解讀為“U型緊固螺栓連接（即頂絲卡連接）”。
現薄鋼板法蘭風管應其特殊優勢，廣泛應用在消防排煙領域，主要問題出在連接方式上，彈簧卡、U型緊固螺栓等不適應排煙系統，應嚴格按規范要求施工，采用螺栓方式連接，質量才可得到保證！
