01系統設置場所的高度
①防煙系統：
H＞50m的公共/工業建筑和H＞100m的住宅建筑，應采用機械加壓送風系統（無論自然開口面積是否滿足要求，都必須機械）；
H≤50m的公共/工業建筑和H≤100m的住宅建筑，可以采用自然通風（當其自然開口面積不滿足要求時，也要采用機械）。
②排煙系統：
多層建筑比較簡單，受外部條件影響較少，一般采用自然通風方式較多。高層建筑主要受自然條件（如室外風速、風壓、風向等）的影響會較大，一般采用機械方式較多。而多層建筑中所需開口面積應根據規范直接規定或者根據排煙量和開口處風速計算得出，當實際開口面積不滿足時，也要采用機械排煙。
小結：規范對于防煙系統應采用機械還是自然防煙，在建筑高度上做了明確的規定。而排煙系統應采用機械還是自然排煙，在建筑高度上并沒有明確的界限，只是根據實際工程中的一般情況得出了多層宜自然，高層宜機械。
02系統分段設置

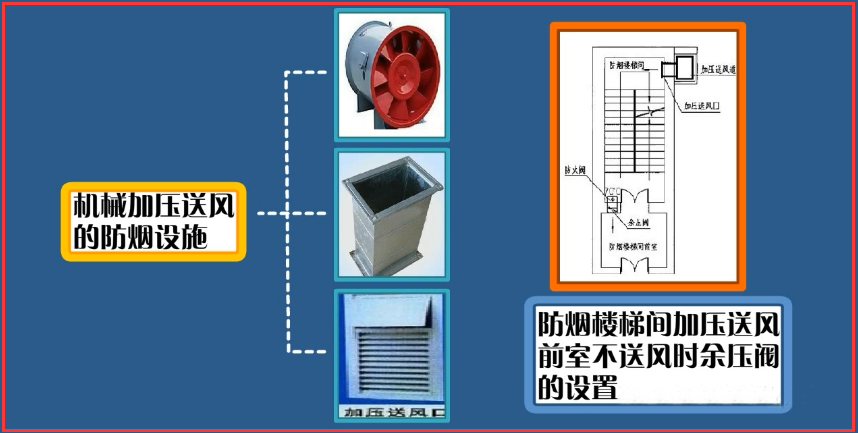

①機械加壓送風系統：
建筑高度大于100m的建筑，其機械加壓送風系統應豎向分段獨立設置，且每段高度不應超過100m。
②機械排煙系統：
建筑高度超過50m的公共建筑和建筑高度超過100m的住宅，其排煙系統應豎向分段獨立設置，且公共建筑每段高度不應超過50m，住宅建筑每段高度不應超過100m。
小結：機械加壓送風系統的分段設置并沒有區分公建和住宅，而機械排煙系統的分段設置把公建和住宅在高度上做了區分。
03風機設置位置
①機械加壓送風系統：
送風機宜設置在系統的下部，送風機應設置在專用機房?jī)?nèi)。
②機械排煙系統：

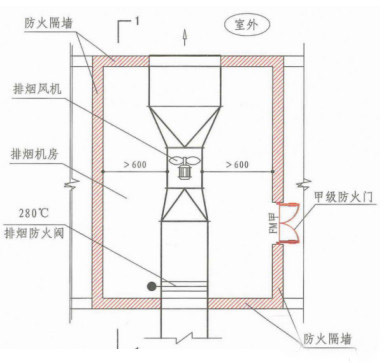

排煙風機宜設置在系統的最高處，煙氣出口宜朝上。排煙風機應設置在專用機房?jī)?nèi)，且風機兩側應有600mm以上的空間
（圖1）
小結：規范對送風機和排煙風機的位置做了一定的要求，不應設置在同一水平面上。但，當確有困難時，送風機的進風口與排煙風機的出風口應分開布置，且豎向布置時，送風機的進風口應設置在排煙出口的下方，其兩者邊緣最小垂直距離不應小于6.0m；水平布置時，兩者邊緣最小水平距離不應小于20.0m。關于風機在風機房?jī)?nèi)的設置，送風機并沒有要求風機兩側留有多少空間，而排煙風機有600mm的要求。
04管道耐火極限
①機械加壓送風系統：
管道豎向設置的送風管道應獨立設置在管道井內，當確有困難時，未設置在管道井內或與其他管道合用管道井的送風管道，其耐火極限不應低于1.00h；
水平設置的送風管道，當設置在吊頂內時，其耐火極限不應低于0.50h；當未設置在吊頂內時，其耐火極限不應低于1.00h。
②機械排煙系統：
豎向設置的排煙管道應設置在獨立的管道井內，排煙管道的耐火極限不應低于0.50h；
水平設置的排煙管道應設置在吊頂內，其耐火極限不應低于0.50h；當確有困難時，可直接設置在室內，但管道的耐火極限不應小于1.00h；
設置在走道部位吊頂內的排煙管道，以及穿越防火分區的排煙管道，其管道的耐火極限不應小于1.00h，但設備用房和汽車庫的排煙管道耐火極限可不低于0.50h。
小結：兩個系統豎向的管道都要求設置在獨立的管道井內。機械加壓送風系統的管道如果確有困難，可以不設置在井內或者可以和其他管道合用，只是有耐火極限的要求；而機械排煙管道不可以讓步，不可以和其他管道合用管道井。
兩系統對于水平內設置的管道耐火極限的要求總體一致，都是吊頂內≥0.5h（注意排煙系統走道部位和穿越防火分區的管道特殊，即使在吊頂內，也要≥1.0h）；直接設在室內≥1.0h。
05風速的限制
①機械加壓送風系統：
應采用管道送風，且不應采用土建風道。送風管道應采用不燃材料制作且內壁應光滑。當送風管道內壁為金屬時，設計風速不應大于20m/s；當送風管道內壁為非金屬時，設計風速不應大于15m/s；送風口的風速不宜大于7m/s。
②機械排煙系統：
應采用管道排煙，且不應采用土建風道。排煙管道應采用不燃材料制作且內壁應光滑。當排煙管道內壁為金屬時，管道設計風速不應大于20m/s；當排煙管道內壁為非金屬時，管道設計風速不應大于15m/s；排煙口的風速不宜大于10m/s。
③補風系統：
機械補風口的風速不宜大于10m/s，人員密集場所補風口的風速不宜大于5m/s；自然補風口的風速不宜大于3m/s。
小結：機械加壓送風系統和機械排煙系統對于管道以及管道內風速的要求相同。但是，對于送風口和排煙口的風速要求是不一樣的。機械補風口的風速在這里可以一起記憶。
06手動開啟裝置的設置
①防煙系統
自然通風：可開啟外窗應方便直接開啟，設置在高處不便于直接開啟的可開啟外窗應在距地面高度為1.3m?1.5m的位置設置手動開啟裝置。
機械加壓送風：前室應每層的常閉式加壓送風口，應設手動開啟裝置。
②排煙系統

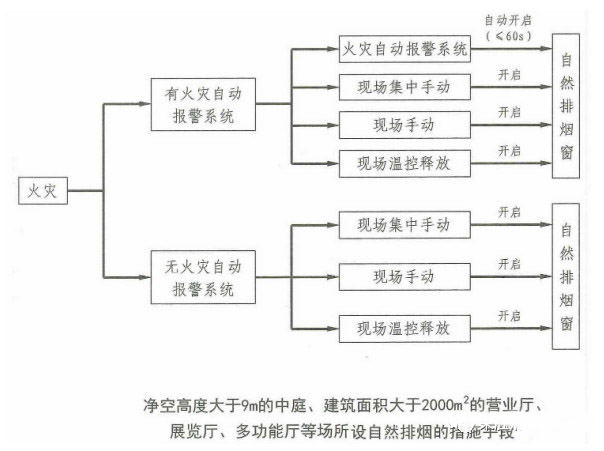

自然排煙：自然排煙窗（口）應設置手動開啟裝置，設置在高位不便于直接開啟的自然排煙窗（口），應設置距地面高度1.3m?1.5m的手動開啟裝置。凈空高度大于9m的中庭、建筑面積大于2000m?的營業廳、展覽廳、多功能廳等場所，尚應設置集中手動開啟裝置和自動開啟設施（圖2）（同理，廠房、倉庫采用頂部設置可開啟外窗時，火災時靠人員手動開啟不太現實，所以優先采用自動開啟方式的自動排煙窗）。
機械排煙：火災時由火災自動報警系統聯動開啟排煙區域的排煙閥或排煙口，應在現場設置手動開啟裝置。
（圖2）
小結：總的來說，由于自動開啟方式雖然快，但是有可能會有故障失效的時候，所以手動開啟裝置的設置還是很有必要的，設置的高度盡管有的系統沒有明確，大都也都是按照1.3~1.5m的要求設置。關鍵的點注意一下：對于室內凈空高度大于9m的中庭、建筑面積大于2000m?的營業廳、展覽廳、多功能廳等場所，由于自然排煙窗設置位置通常較高（如頂部或外墻上），且區域較大，為保證火災時自然排煙窗能及時、順利開啟，規范要求排煙窗應具有現場集中手動開啟、現場手動開啟和溫控釋放開啟功能；或者與報警聯動。
