對于民用建筑或高層民用建筑內所裝設的空調通風系統及防排煙系統，想必大家都不陌生，其對于建筑本身的重要性不言而喻。而對于這些系統上的各種閥門，如防火閥、排煙閥、排煙防火閥等的開閉控制（牽涉消防聯動控制）卻頗令人困惑。
筆者就曾經被問到如下問題：20層大樓的屋頂設排煙風機，在風機入口處有一防火閥，請問這個防火閥是常開還是常閉的？就此問題筆者也曾請教過業內人士，答案卻五花八門，看法不一。
歸納起來有如下幾種。
1）防火閥是常開。
2）如果排煙風機兼做平時通風用，就是常開，反之，就是常閉。
3）要看這個防火閥的目的和作用是做什么了，如果是內走道排煙，排煙口是常閉的多葉排煙口，風機入口處防火閥主要是為了超過280℃時連鎖關閉風機，常開的可能會更合適些。
4）該閥70℃時打開，連鎖啟動風機，待280℃時關閉，連鎖關閉風機。
這幾種答案中哪個正確，或者說哪個更合理呢，頗耐琢磨。
要探討上述問題，先從這幾種閥門的功用區別談起。中華人民共和國國家標準GB15930-2007《建筑通風和排煙系統用防火閥門》中是這樣闡述的：

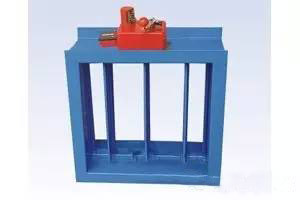

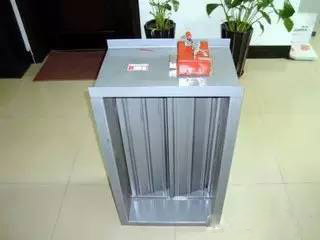

防火閥：安裝在通風、空氣調節系統的送、回風管道上，平時呈開啟狀態，火災時當管道內煙氣溫度達到70℃時關閉，并在一定時間內能滿足漏煙量和耐火完整性要求，起隔煙阻火作用的閥門。防火閥一般由閥體、葉片、執行機構和溫感器等部件組成。

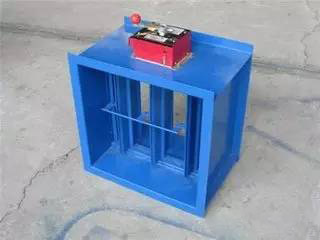

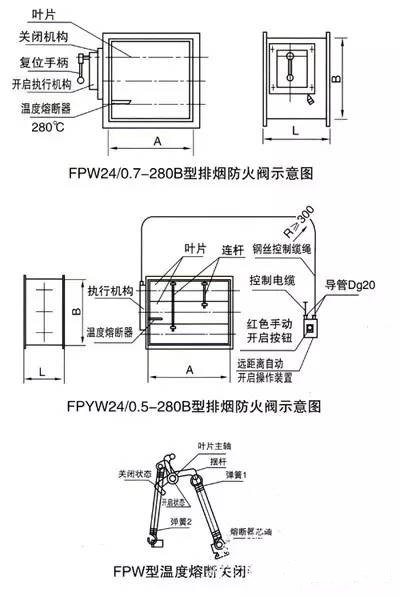

排煙防火閥：安裝在機械排煙系統的管道上，平時呈開啟狀態，火災時當排煙管道內煙氣溫度達到280℃時關閉，并在一定時間內能滿足漏煙量和耐火完整性要求，起隔煙阻火作用的閥門。排煙防火閥一般由閥體、葉片、執行機構和溫感器等部件組成。
排煙閥：安裝在機械排煙系統各支管端部（煙氣吸入口）處，平時呈關閉狀態并滿足漏風量要求，火災或需要排煙時手動和電動打開，起排煙作用的閥門。帶有裝飾口或進行過裝飾處理的閥門稱為排煙口。排煙閥一般由閥體、葉片、執行機構等部件組成。
至此，似乎上述問題已得到解決，“防火閥”嘛，常開，說法1正確。但仔細分析就發現并非如此簡單，題目中雖稱為“防火閥”，卻并非上述定義中的防火閥，因其裝設在排煙風機入口，如果按照上述國標定義套的話，顯然應屬于排煙防火閥的范疇。實際上按其功用，此位置的閥也確實應該是排煙防火閥。

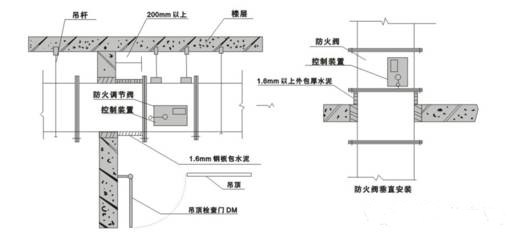

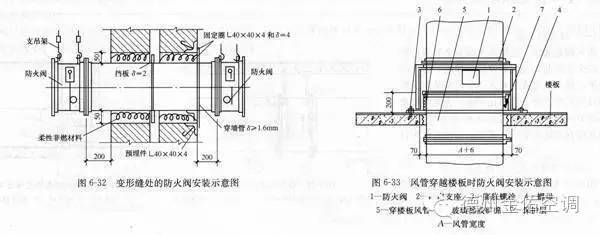

也就是說，防火閥和排煙防火閥最大的區別即是其使用的位置，前者僅用于通風空調系統，僅為在火災時阻止火勢通過這些風管蔓延擴大而設置。這在中華人民共和國國家標準GB50045-95（2005年版）《高層民用建筑設計防火規范》（以下簡稱高規）上也得以體現。該規范中就提到：“8.5.3下列情況之一的通風、空氣調節系統的風管道應設防火閥：8.5.3.1管道穿越防火分區處；8.5.3.2穿越通風、空氣調節機房及重要的或火災危險性大的房間隔墻和樓板處；8.5.3.3垂直風管與每層水平風管交接處的水平管段上；8.5.3.4穿越變形縫處的兩側；8.5.4防火閥的動作溫度宜為70℃”。
顯然這些70℃的防火閥在平時并未有肩負其它作用，故而平時呈開啟狀態。對其所進行的消防聯動控制僅僅是加裝單輸入模塊，起到消防控制室對它的監視作用，一旦70℃熔斷器控制關閉時，輸出信號到控制中心，同時關閉相應的空調、通風機。
高規中提到排煙防火閥的有兩處：“8.4.5在排煙支管上應設有當煙氣溫度超過280℃時能自行關閉的排煙防火閥；8.4.7排煙風機可采用離心風機或采用排煙軸流風機，并應在其機房入口處設有當煙氣溫度超過280℃時能自動關閉的排煙防火閥”。
顯然，兩個標準中闡述的概念是一致的，本例中的排煙防火閥，和8.4.7條相符，但并沒有說究竟是開是閉，那這個閥的作用是什么呢？
高規的條文說明中解釋的是：當排煙氣道內的煙氣溫度達到或超過280℃時，煙氣中已帶火，如不停止排煙，煙火就有可能擴大到上層造成新的危害。為使煙火不至蔓延到排煙風機所在的層（通常在頂層），所以要在排煙風機入口管上裝能自動關閉的排煙防火閥。
如上所述，該處的排煙防火閥也僅僅是在排煙時煙氣溫度達到280℃關閉風道所用，而在火災初期，煙道是要排煙的，就控制的簡潔上來說，也完全沒有必要平常關閉，待到有火情時再打開排煙（多了一道控制）；當然如果真如上面題目答案中的第2種所述排風排煙合用，那就更不可能平常關閉了。
至此，上述問題已得到正解。答案1顯然不嚴謹，此處為排煙防火閥；答案2也不對，不管合不合用，此處閥都是常開；答案4就更不對了，壓根兒不存在這樣一種閥及控制方式。僅余答案3了，結論：該位置所裝設為風機入口處的排煙防火閥，平常為開啟狀態，當溫度達到280℃時，熔斷器控制自動關閉，并聯鎖關閉排煙風機。
這里不得不說的是還有一個位置要求裝設的排煙防火閥，即是上文中提到的高規里的8.4.5（GB50016-2006《建筑設計防火規范》（以下簡稱建規）里的9.4.6.5條同樣提到）：“排煙支管上應設置當煙氣溫度超過280℃時能自行關閉的排煙防火閥”。該閥常開還是常閉呢？好像沒有明確結論，不過筆者也傾向于常開，理由同上述討論排煙風機入口的排煙防火閥一樣，這樣可以減少一個消控室控制打開的動作和功能，不論是降低造價還是提高可靠性都是有積極意義的。尤其是提高可靠性，對于防排煙系統來說更加重要。
當然作為排煙支管端部（煙氣吸入口）一定要設置排煙閥或排煙口了。高規中這樣描述“8.4.4排煙口平時關閉，并應設置有手動和自動開啟裝置；8.4.8機械排煙系統中，當任一排煙口或排煙閥開啟時，排煙風機應能自行啟動”，建規中類似，也即是說，關于排煙閥與排煙口的論述幾個標準中也是相同的，即平時常閉，火災時方才開啟，并聯鎖開啟風機。
