《消防給水及消火栓系統技術規范》

　　GB 50974-2014 節選

　　5.1.15 消防水泵吸水管可設置管道過濾器，管道過濾器的過水面積應大于管道過水面積的4倍，且孔徑不宜小于3mm。

　　《自動噴水滅火系統施工及驗收規范》

　　GB 50261-2017 節選

　　4.2.3 吸水管及其附件的安裝應符合下列要求：

　　1 吸水管上宜設過濾器，并應安裝在控制閥后。

　　2 吸水管上的控制閥應在消防水泵固定于基礎上之后再進行安裝，其直徑不應小于消防水泵吸水口直徑，且不應采用沒有可靠鎖定裝置的蝶閥，蝶閥應采用溝槽式或法蘭式蝶閥。

　　【條文解釋】

　　消防水泵吸水管的正確安裝是消防水泵正常運行的根本保證。吸水管上宜安裝過濾器，可避免雜物進入水泵，影響系統的供水。同時該過濾器應便于清洗，確保消防水泵的正常供水。由于安裝在吸水管的過濾器網孔較小，需要經常清洗，在工程實際應用過程中執行較差，容易造成堵塞或者管道通水能力明顯減少。工程應用中水泵吸水口上安裝有濾網，一般的雜物不會進入吸水管，因此對吸水管上安裝過濾器不強制要求，但安裝有過濾器的系統，應定期對過濾器進行清洗，確保管路系統的通水能力。

　　【解讀】

　　在日常工程設計中，基于對“可”和“宜”字的不同理解，有設計師認為：

　　在消火栓系統中，消火栓栓頭的規格常用為DN65，一般的雜物即使進入系統，也不會對噴水造成大的影響。而對于自動噴淋系統，最常用的噴淋頭的規格為DN15/DN20（流量系數K=80/115）。如果雜物進入系統，就很容易造成噴頭堵塞，從而無法保證系統正常噴水。

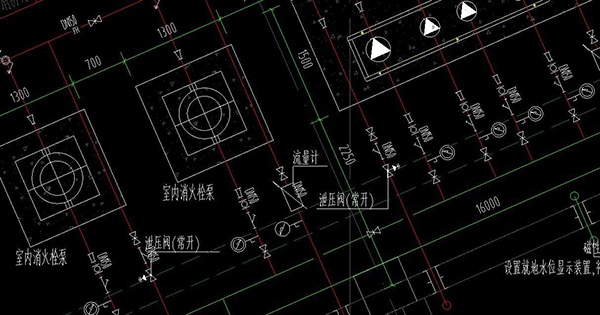

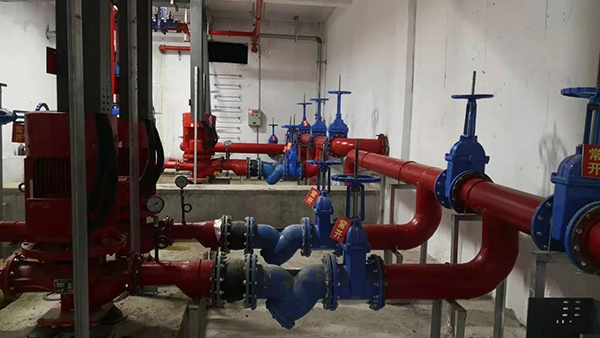

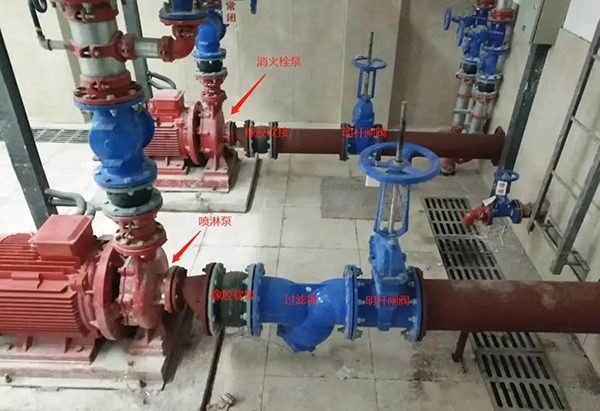

　　在這種認知下，通常的設計理念就是：消火栓泵吸水管無需設置過濾器，自動噴淋泵吸水管需要設置過濾器，常見設計如下圖：

　　當然，也有設計師認為，既然你規范模棱兩可，模模糊糊，那么也沒有必要?jiǎng)谛馁M(fèi)神的對消火栓系統與自動噴淋系統做區別對待，水泵吸水管一律加裝過濾器。

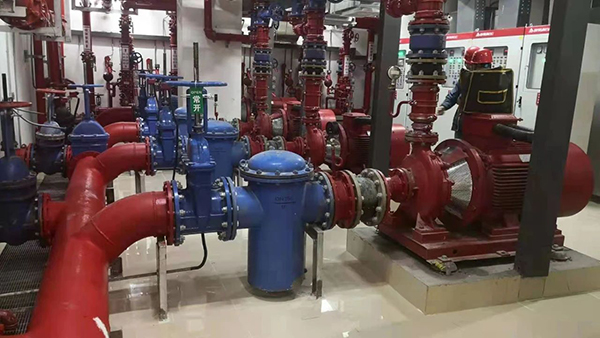

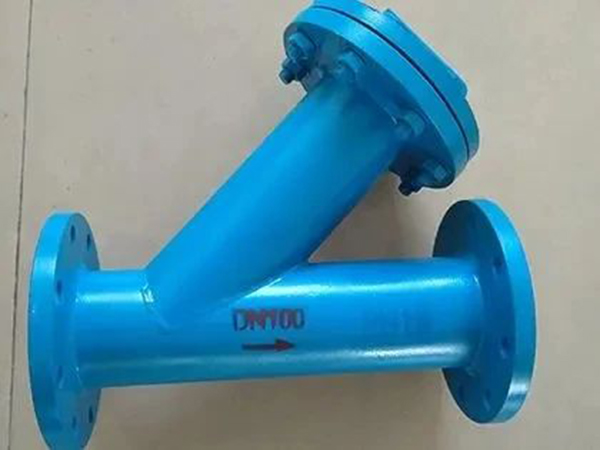

　　關于這個問題，資深消防專家劉植蓬認為：濾網必須向下安裝，過濾器頂部形成氣囊，管徑越大，流速越低，氣囊容積越大，尤其是共用吸水管上的過濾器,平時積聚較長氣囊。消防泵啟動后，氣體帶進泵腔，對運行中的消防泵產生嚴重影響。解決此問題建議取消吸水管過濾器，不取消則建議采用籃式過濾器或平頂Y型過濾器。
