成套配電柜、控制柜（屏、臺）和動力、照明配電箱（盤）安裝

　　1 、柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地（PE）或接零（PEN）可靠；裝有電器的可開啟門，門和框架的接地端子間應用裸編織銅線連接，且有標識。

　　2 、低壓成套配電柜、控制柜（屏、臺）和動力、照明配電箱（盤）應有可靠的電擊保護。柜（屏、臺、箱、盤）內保護導體應有裸露的連接外部保護導體的端子，當設計無要求時，柜（屏、臺、箱、盤）內保護導體最小截面積Sp不應小于表6．1．2的規(guī)定。

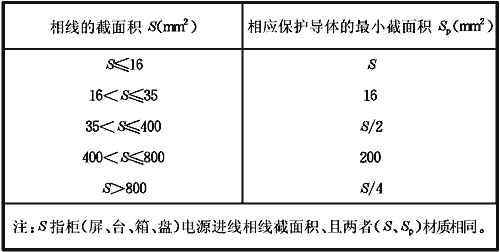

　　表6．1．2 保護導體的截面積

　　3、 手車、抽出式成套配電柜推拉應靈活，無卡阻碰撞現象。動觸頭與靜觸頭的中心線應一致，且觸頭接觸緊密，投入時，接地觸頭先于主觸頭接觸；退出時，接地觸頭后于主觸頭脫開。

　　4 、高壓成套配電柜應符合下列規(guī)定：

　　1 繼電保護元器件、邏輯元件、變送器和控制用計算機等單體校驗合格，整組試驗動作正確，整定參數符合設計要求；

　　2 凡經法定程序批準，進入市場投入使用的新高壓電氣設備和繼電保護裝置，按產品技術文件要求交接試驗。

　　5、低壓成套配電柜交接試驗，必須符合規(guī)定。

　　6、柜、屏、臺、箱、盤間線路的線間和線對地間絕緣電阻值，饋電線路必須大于0．5MΩ；二次回路必須大于1MΩ。

　　7 、柜、屏、臺、箱、盤間二次回路交流工頻耐壓試驗，當絕緣電阻值大于10MΩ時，用2500V兆歐表搖測1min，應無閃絡擊穿現象；當絕緣電阻值在1～10MΩ時，做1000V交流工頻耐壓試驗，時間1min，應無閃絡擊穿現象。

　　8 、直流屏試驗，應將屏內電子器件從線路上退出，檢測主回路線間和線對地間絕緣電阻值應大于0．5MΩ，直流屏所附蓄電池組的充、放電應符合產品技術文件要求；整流器的控制調整和輸出特性試驗應符合產品技術文件要求。

　　9、 照明配電箱（盤）安裝應符合下列規(guī)定：

　　1 箱（盤）內配線整齊，無絞接現象。導線連接緊密，不傷芯線，不斷股。墊圈下螺絲兩側壓的導線截面積相同，同一端子上導線連接不多于2根，防松墊圈等零件齊全；

　　2 箱（盤）內開關動作靈活可靠，帶有漏電保護的回路，漏電保護裝置動作電流不大于30mA，動作時間不大于0．1s。

　　3 照明箱（盤）內，分別設置零線（N）和保護地線（PE線）匯流排，零線和保護地線經匯流排配出。
