擋煙垂壁材料通用要求

　　5.1.1 外觀

　　5.1.1.1 擋煙垂壁應設置永久性標牌，標牌應牢固，標識內容清楚。

　　5.1.1.2 擋煙垂壁的擋煙部件表面不應有裂紋、壓坑、缺角、孔洞及明顯的凹凸、毛刺等缺陷；金屬材料的防銹涂層或鍍層應均勻，不應有斑剝、流淌現象。

　　5.1.1.3 擋煙垂壁的組裝、拼接或連接等應牢固，符合設計要求，不應有錯位和松動現象。

　　5.1.2 材料

　　5.1.2.1 擋煙垂壁應采用不燃材料制作。

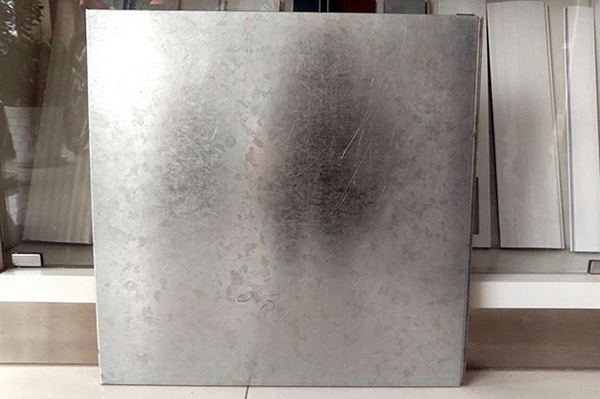

　　5.1.2.2 制作擋煙垂壁的金屬板材的厚度不應小于0.8mm，其熔點不應低于750℃。

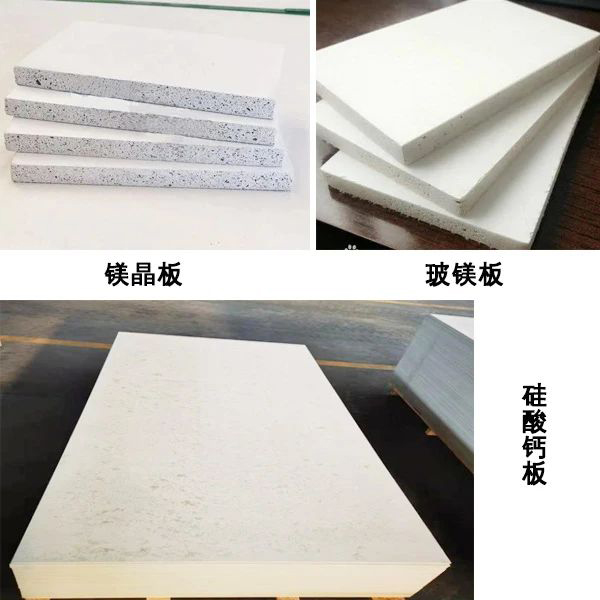

　　5.1.2.3 制作擋煙垂壁的不燃無機復合板的厚度不應小于10.0mm，其性能應符合GB 25970的規定。

　　5.1.2.4 制作擋煙垂壁的無機纖維織物的拉伸斷裂強力經向不應低于600N，緯向不應低于300N，其燃燒性能不應低于GB 8624A級。

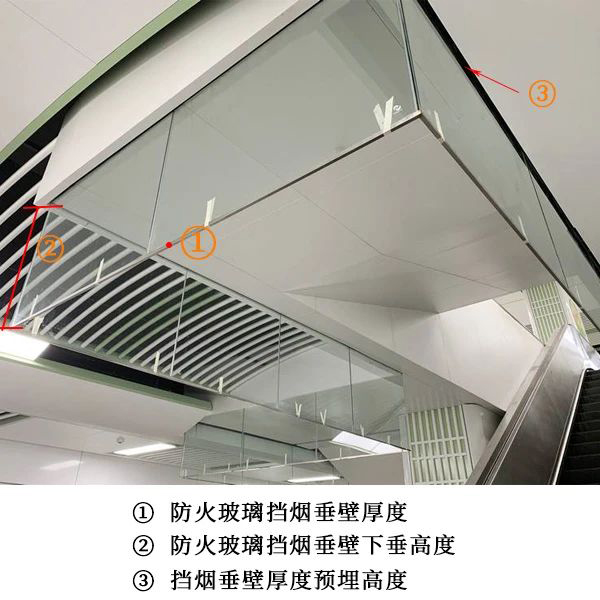

　　5.1.2.5 制作擋煙垂壁的玻璃材料應為防火玻璃，其性能應符合GB 15763.1的規定。

　　5.1.3 尺寸與極限偏差

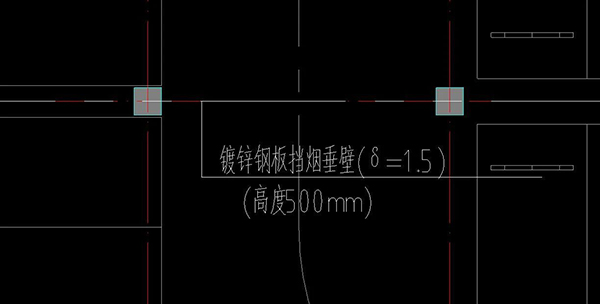

　　5.1.3.1 擋煙垂壁的擋煙高度應符合設計要求，其最小值不應低于500mm，最大值不應大于企業申請檢測產品型號的公示值。

　　5.1.3.2 采用不燃無機復合板、金屬板材、防火玻璃等材料制作剛性擋煙垂壁的單節寬度不應大于2000mm；采用金屬板材、無機纖維織物等制作柔性擋煙垂壁的單節寬度不應大于4000mm。

　　5.1.3.3 擋煙垂壁擋煙高度的極限偏差不應大于±5mm。

　　5.1.3.4 擋煙垂壁單節寬度的極限偏差不應大于±10mm。

　　5.1.4 漏煙量

　　按6.4的規定進行試驗，在（200±15）℃的溫度下，擋煙部件前后保持（25±5）Pa的氣體靜壓差時，其單位面積漏煙量（標準狀態）不應大于25m3/（m2?h）；如果擋煙部件由不滲透材料（如金屬板材、不燃無機復合板、防火玻璃等剛性材料）制造，且不含有任何連接結構時，對漏煙量無要求。

　　5.1.5 耐高溫性能

　　按6.5的規定進行試驗，擋煙垂壁在（620±20）℃的高溫作用下，保持完整性的時間不應小于30min。
