一、鋼板風管外覆防火柔性包覆系統

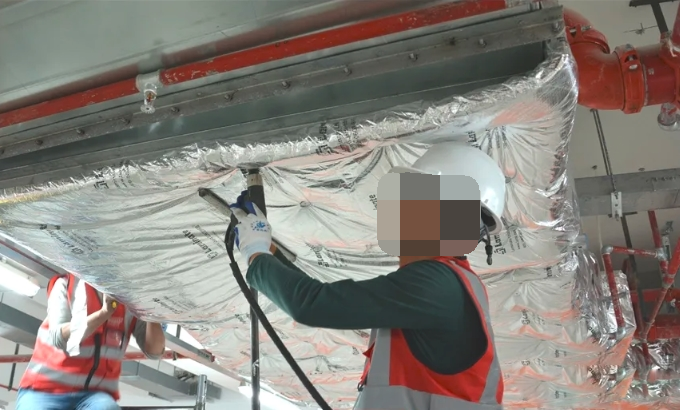

　　1 包覆材料采用夾筋鋁箔封裝式硅酸鹽纖維防火柔性卷材

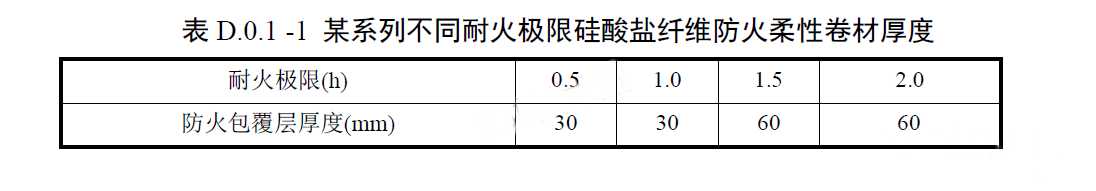

　　鋼板風管包覆材料采用夾筋鋁箔封裝式硅酸鹽纖維防火柔性卷材，卷材密度為 96kg/m?，最高耐溫 1200℃。在溫度280℃下，導熱系數小于等于 0.054W/(m·K) ；在溫度 800℃下，導熱系數小于等于 0.176 W/(m·K)。材料燃燒性能應達到 A1級，煙氣毒性等級應達到 ZA1 級。包覆材料采用金屬焊釘固定，間距宜為250mm~300mm，外覆面采用寬度不小于80mm的阻燃鋁箔膠帶密封。表 D.0.1-1 給出了某系列不同耐火極限防火包敷層厚度作為參考。

　　2 包覆材料采用板狀防火棉

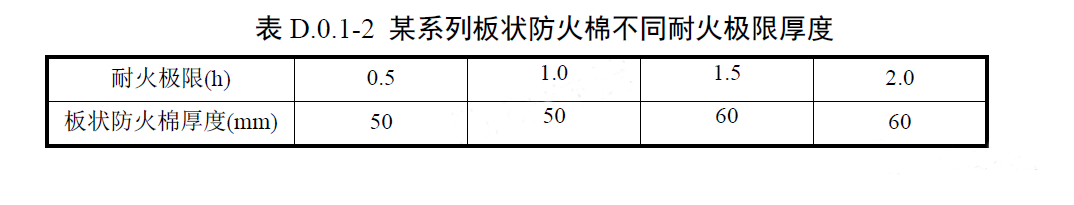

　　鋼板風管包覆材料采用新型板狀防火棉材質，最高使用溫度不低于 1050℃，容重為 110kg/m?，燃燒性能為不燃 A1級，憎水率不低于 98%，不含有石棉成分。外覆面采用阻燃加筋鋁箔貼面。風管的整體燃燒性等級達到A2級，煙氣毒性等級達到ZA1級。包覆材料采用金屬焊釘固定，間距宜為 250mm~300mm，外覆面采用寬度不小于 80mm 的阻燃鋁箔膠帶密封。表 D.0.1-2 給出了某系列不同耐火極限防火包覆層厚度作為參考。

　　二、一體化復合風管

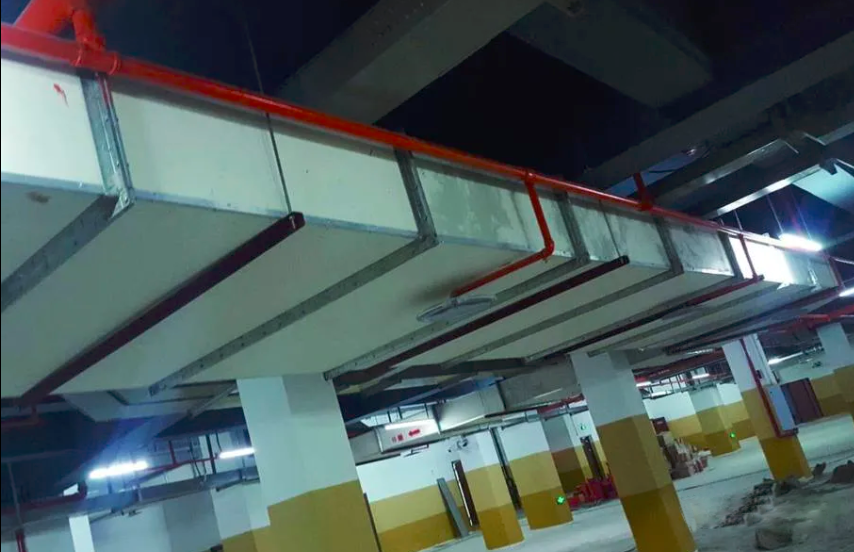

　　1 雙面彩鋼無機硅晶復合風管

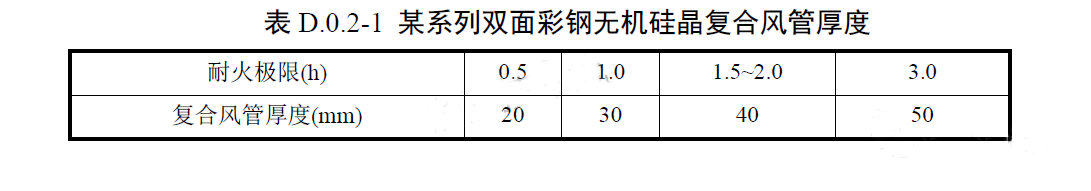

　　內外層彩鋼板厚度大于等于 0.2mm，芯材層采用單層結構的無機硅晶板，風管板材整體燃燒性能達到不燃 A1 級，芯材密度大于等于320kg/m?。在溫度 70℃下，芯材導熱系數小于等于 0.053W/（m.K）；在溫度900℃下，芯材導熱系數小于等于0.085W/（m.K）。風管采用角鋼法蘭螺栓連接，法蘭之間設置防火密封條。表 D.0.2-1 給出了某系列不同耐火極限防火復合風管厚度作為參考。

　　2 鋼板風管加防火板外包覆系統

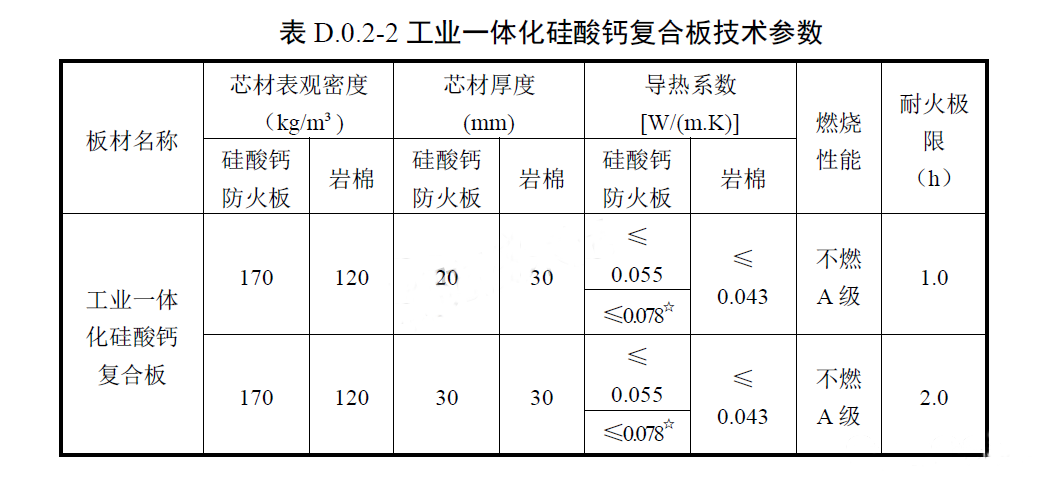

　　參照圖集 20K607-127~131。表D.0.2-2 為國標圖集提供的工業一體化硅酸鈣復合板技術參數。

　　注：表中帶☆的導熱系數的數值是在平均溫度為 1000℃時的；無☆的導熱系數的數值是在平均溫度為 70℃時的。

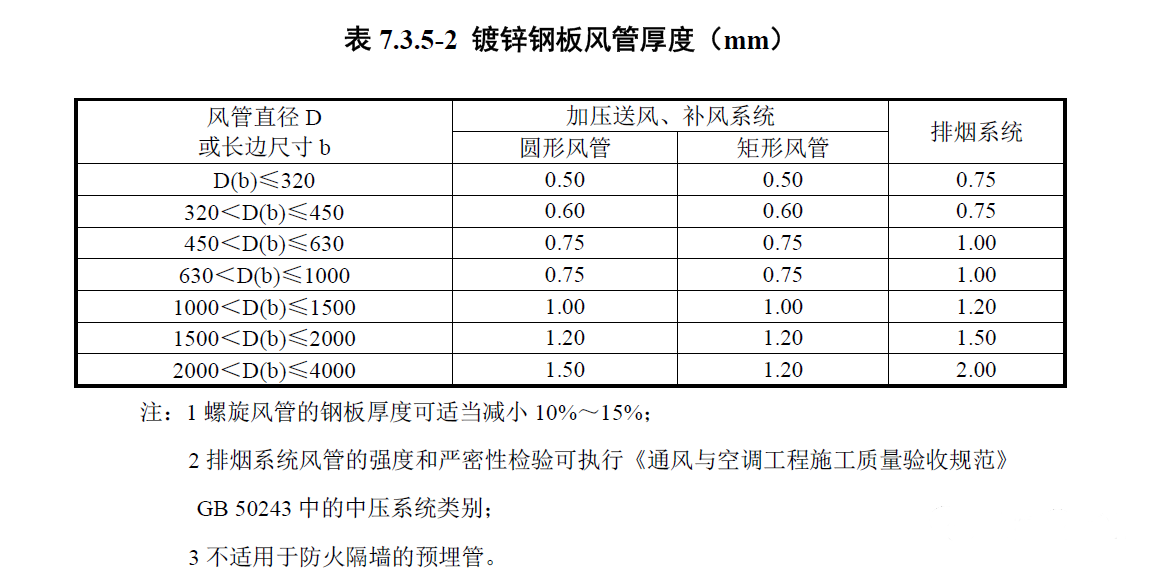

　　鋼板風管厚度見表 7.3.5-2
