一、系統的工作原理和控制

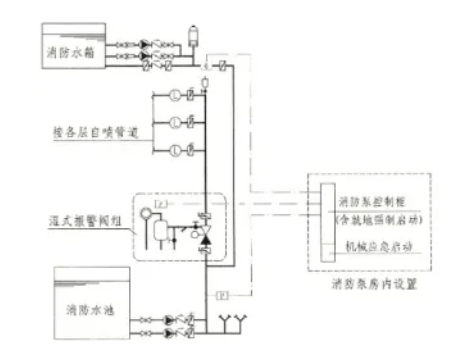

(一)濕式系統的工作原理和控制
1.系統工作原理
(1)在準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持管道內的充水壓力。
(2)發生火災時，在火災溫度的作用下，閉式噴頭的熱敏元件動作，噴頭開啟并開始噴水。管網中的水由靜止變為流動，水流指示器動作送出電信號，在火災報警控制器上顯示某一區域噴水的信息。
(3)由于持續噴水泄壓造成濕式報警閥的上部水壓低于下部水壓在壓力差的作用下，原來處于關閉狀態的濕式報警閥自動開啟。此時，壓力水通過濕式報警閥流向管網，同時打開通向水力警鈴的通道，延遲器充滿水后，水力警鈴發出聲響警報。
(4)報警閥壓力開關、高位消防水箱出水管上的流量開關和消防水泵出水干管上設置的壓力開關動作并輸出信號直接啟動供水泵。供水泵投入運行后，完成系統的啟動過程。
(二)濕式報警閥組工作原理
(1)濕式報警閥組由閥體、延遲器、水力警鈴、壓力開關、排水閥、過濾器、節流孔(泄水孔)、供水側壓力表、系統側壓力表等組成。是只允許水流入系統，并在規定壓力、流量下驅動配套部件報警的一種單向閥。
(2)在準工作狀態時，閥瓣上、下充滿水，水的壓強近似相等。由于閥瓣上面與水接觸的面積大于下面與水接觸的面積，因此閥瓣受到的水壓合力向下。在水壓力及自重的作用下，閥瓣坐落在閥座上，處于關閉狀態。
(3)由于系統側管網容積較大，管線較長，管道上的閥門、組件及接口較多，漏水量往往較大，在準工作狀態下，隨著漏水量的增加，會產生報警閥上部水壓低于下部水壓的情況，而在濕式報警閥上設置有補償裝置，系統側管網內如有滲漏，水壓稍有降低，在供水側水壓作用之下，可以對系統側管網進行充水補壓。從而始終使供水側和系統側的水壓保持一致，使報警閥閥瓣仍處于關閉狀態，避免報警閥誤報和系統誤動作。
(4)濕式報警閥的開啟，本質在于系統側以一定流量噴水(比如開啟一只灑水噴頭)，當泄水量超過報警閥本身的補償能力時(補償裝置的補償量很小)，造成濕式報警閥的上部水壓低于下部水壓，在壓力差的作用下原來處于關閉狀態的濕式報警閥就會自動開啟。
(5)因水源壓力波動，比如，穩壓裝置運行時，會在較短時間內使供水側壓力上升到較高的水平，在此壓力沖擊下，報警閥會短時開啟，此時，通過在報警管路設置延遲器發揮消納作用。由于進入延遲器的水量不多，進入延遲器的水會從延遲器底部的節流孔排出，使延遲器無法充滿水，更不能從出口流向壓力開關和水力警鈴，從而起到防止誤報警作用。只有當濕式報警閥開啟，經報警管路進入延遲器的水流將延遲器注滿并由出口溢出時，才能驅動水力警鈴和壓力開關。
(三)濕式系統的控制
(1)開放1只灑水噴頭后，在此觸發條件下，報警閥會自動啟動，無需控制，因此，濕式系統的控制對象實際上是消防水泵的控制，并且，正常情況下，報警閥啟動后，消防水泵才會自動啟動。
(2)啟動方式
1)直接自動啟動。應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。此種方式是消防系統自身完成的，不需要火災自動報警系統參與，因此，自然不受消防聯動控制器狀態影響。
2)聯動啟動。消防聯動控制器處于自動狀態下，火災報警系統接收到報警閥壓力開關的動作信號后經“與”邏輯判斷，消防聯動控制器遠程聯動啟動消防水泵。此種啟泵方式是第一種啟動方式的后備與其不是同一條控制線路。
消防水泵除具有自動控制啟動方式外，還應具備消防控制室(盤)遠程控制和消防水泵房現場應急操作。
3)遠程手動控制。將噴淋消防泵控制箱(柜)的啟動、停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器的手動控制盤，直接手動控制噴淋消防泵的啟動、停止。
4)消防水泵房現場應急操作，包括消防泵房就地強制啟動及機械應急啟動。
